智能建筑中的固变（DC-SST）：面向800V直流配电系统的微型化设计与能效评估
第一章 宏观产业背景与电力传输瓶颈的重构
在现代城市基础设施、商业办公大楼以及深度集成人工智能（AI）计算中心的大型建筑中，传统的交流（AC）配电架构正面临前所未有的物理、热力学与经济性瓶颈。随着全球『数据中心』与智能建筑能耗的指数级攀升，国际能源署（IEA）预测，至2026年，全球『数据中心』的电力消耗将超过1,000太瓦时（TWh），相当于日本全国的用电量，是2022年消耗量的两倍以上。
这种算力与『智能设备』的激增，不仅带来了总能耗的增长，更带来了“功率密度”的极端挑战。在传统的办公大楼及内置『数据中心』里，机架功率密度正从几年前的8kW至15kW飙升至单机架600kW甚至1MW以上。为了支撑这种极端密度的电力需求，传统的48V或54V直流配电系统已经触及物理极限。根据电磁学与导体损耗（Conductor Loss）原理，在48V系统下传输600kW的功率，将产生高达12,500安培的电流。这不仅会导致极其严重的焦耳发热（热损耗与电阻成正比，与电流的平方成正比），还需要极为庞大的铜排来进行电力传输。据测算，在一个1MW的机架中采用54V直流配电，单机架就需要重达200公斤的铜母排；若扩展至1吉瓦（GW）的建筑群，仅母排就需要200,000公斤的铜，这在部署人力、空间占用以及材料成本上均变得不可持续。倾佳电子力推BASiC基本『半导体』SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。
倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！
在此严峻背景下，800V高压直流（HVDC）配电架构成为突破高密度供电瓶颈、实现智能建筑低碳演进的核心路径。通过将建筑内部的配电母线电压提升至800V，系统能够在传输同等功率的情况下大幅降低电流，从而成比例地削减线缆尺寸、重量与导体损耗。
同时，现代智能建筑正在向集发电、储能与智能负荷于一体的“产消者（Prosumer）”微电网转变。屋顶光伏（PV）、电池储能系统（BESS）、电动汽车（EV）快充桩以及LED照明等大量设备本质上均为直流（DC）设备。在传统的AC分配网络中，这些设备必须依赖繁琐的多级“交-直”（AC-DC）与“直-交”（DC-AC）转换。为了消除这些转换带来的巨大能量损耗，并实现中压交流电网（如10kV或13.8kV）与建筑内部800V直流母线的高效对接，**直流固态变压器（DC-SST, Solid-State Transformer）**应运而生。
直流固变DC-SST取代了体积庞大、重量惊人且缺乏潮流控制能力的传统工频变压器（LFT），成为智能建筑能源路由的中枢神经。而支撑直流固变DC-SST实现高频化、微型化与低损耗的关键，则是以碳化硅（SiC）为代表的宽禁带（WBG）『半导体』功率模块。倾佳杨茜剖析面向800V直流配电的直流固变DC-SST微型化设计体系，并结合基本『半导体』（BASiC Semiconductor）的1200V 34mm SiC MOSFET系列模块，详尽论证该架构如何通过消除多级转换损耗，实现建筑整体供电效率8%及以上的系统级跃升。
第二章 智能建筑800V直流微电网：拓扑重构与多能互补机制
传统交流配电架构的转换冗余困境
在传统的商业办公大楼中，电能的流动路径存在着极大的冗余。来自电网的中压交流电（如13.8kV或34.5kV）首先经过体积庞大的油浸式或干式工频变压器降压为低压交流电（480V或415V AC），随后分配至各楼层。
对于建筑内部日益增长的直流敏感型设备（如IT机房的『服务器』或变频HVAC系统），交流电需要经历冗长的能量转换链：
- 从配电柜输出的AC首先进入不间断电源（UPS），经过整流器（AC-DC）和逆变器（DC-AC）的两次转换以确保电能质量；
- 随后通过配电单元（PDU）送至机架；
- 最后，在设备端由电源供应单元（PSU）再次将交流电整流并降压为『服务器』所需的12V或54V直流电（AC-DC-DC）。
这种被称为“多级功率转换（Multi-stage power conversion）”的过程引入了极大的低效性。每一次硬开关转换都会伴随5%至10%的能量损耗，这些损耗以热能的形式散失，不仅浪费了电能，还显著增加了建筑暖通空调（HVAC）的散热负荷。
当建筑微电网引入可再生能源时，这种冗余进一步恶化。屋顶光伏面板产生的原生直流电必须通过逆变器转换为交流电并入微电网；而当这些能量被储能电池吸收或被直流负载消耗时，又必须再次进行AC-DC转换。
800V直流总线架构的扁平化重构
800V HVDC架构从根本上重构了建筑内部的能量流动拓扑。通过在建筑内构建统一的800V直流公共母线，系统实现了从“网”到“端”的扁平化直达：
- 中压电网的单步接入：利用基于SiC的直流固变DC-SST，将13.8kV的中压交流电直接单步隔离并转换为800V直流电，完全消除了传统链路中的低压交流分配层及UPS中的多次整流/逆变环节。
- 光伏与储能的直接直流耦合（Direct-DC Coupling） ：由于PV和BESS原生输出直流电，它们只需通过高效率的DC-DC升降压变换器即可直接挂载于800V直流母线上。这种架构使得光伏发电可以直接为建筑内的直流设备供电，或无缝存入电池，彻底避免了逆变器带来的损耗。
- 负载端的高效取电：大功率EV直流快充桩、智能照明系统以及高算力IT机架，均可直接从800V母线取电。例如，对于『数据中心』机架，800V直流电被直接分配至计算托盘（Compute Trays），并在负载点（Point of Load）附近瞬间降压至12.5V，极大缩短了低压大电流的传输距离，减少了汇流排的焦耳发热。
第三章 消除交直流多级转换：效率提升8%的物理与经济学量化
转向800V直流架构不仅是物理连接方式的改变，更是系统能效的一次质的飞跃。多家行业领先机构与研究实验室（包括NVIDIA、Lawrence Berkeley National Laboratory、Enteligent等）的研究表明，通过采用800V直流架构，建筑或『数据中心』的端到端能源效率可获得显著提升。
物理与数学损耗模型对比
在量化建筑整体供电效率时，我们必须追踪一条典型的能量流动路径，例如：从屋顶光伏组件到终端IT『服务器』或EV充电桩。
在传统AC架构下：
能量路径的效率公式可表示为：
ηAC−System=ηPV−Inverter×ηAC−Distribution×ηUPS×ηPSU
- 光伏逆变器（DC-AC）：约 95% - 97%
- 交流配电（含集肤效应与无功电流损耗）：约 98%
- UPS系统（AC-DC-AC双变换）：约 94% - 96%
- 终端『服务器』电源（AC-DC）：约 94% - 96% 级联累积后的系统端到端效率（End-to-End Efficiency）通常会跌至 78% 左右。
在800V DC架构下：
能量路径被大幅度缩减：
ηDC−System=ηPV−DC/DC×ηDC−Distribution×ηRack−DC/DC
- 光伏DC-DC变换器：采用SiC器件可轻松实现 98.5% - 99%
- 800V直流配电（无集肤效应，无无功功率损耗）：> 99.5%
- 机架级高压降压模块（800V to 12V）：约 97.5% - 98.5% 级联累积后的系统端到端效率可高达 94% 至 95% 。
8%至10%系统增益的归因分析
根据仿真与多项实测数据，DC配电相比于等效的AC配电，能效提升基准在8%至11%之间，在配合大量电池储能的零净能耗（ZNE）建筑中，节能潜力甚至可达17%。这8%的核心增益主要来源于以下四个维度的衰减消除：
- 冗余转换阶段的物理消除（Elimination of Conversion Stages） ：取消了昂贵且低效的UPS系统、机架PDU以及太阳能并网逆变器。通过“直接直流耦合”，减去了至少两个完整的转换级，大幅削减了开关损耗和磁芯损耗。
- 线路电流与导体损耗的呈平方级下降：通过将电压提升至800V，根据 P=V×I，在同等功率下电流大幅下降。再根据焦耳定律（Ploss=I2×R），电流的减小使电缆的电阻性发热呈平方级降低。此外，直流系统彻底消除了交流电中的趋肤效应（Skin Effect）以及导致无效电流循环的无功功率（Reactive Power）损耗。
- 部分负载（Part Load）效率的改善：传统交流变压器和整流设备在轻载状态下的效率曲线衰减极快。而现代建筑的负荷（如办公设备、照明）具有明显的日间波动。研究表明，基于高频控制的直流端点转换器在部分负载下具有更优的加权能量效率。
- 热量级联效益（Thermal Cascading Benefits） ：电气损耗的减少直接等同于废热散发的减少。传统设备每产生1瓦特的废热，HVAC系统通常需要额外消耗0.3至0.5瓦特的能量来进行冷却。消除这些多余热量意味着显著降低了冷却能耗。据Enteligent白皮书的分析，在一个10MW级别的智能计算中心或办公建筑中，800V DC架构不仅能通过减少UPS和PDU节省580万美元💵的初始资本支出（CAPEX），每年还能因能效提升和制冷需求下降节省约71.1万美元💵的运营支出（OPEX）。
第四章 突破体积壁垒：直流固变DC-SST的微型化演进与高频磁性元件设计
要实现800V直流配电系统的宏伟蓝图，首要解决的上游问题是如何将中压电网（MV Grid）高效、紧凑地接入建筑内部。国际能源署警告⚠️称，由于传统中压工频变压器的供应链瓶颈（交货期甚至长达3年），全球约20%的『数据中心』与高密度建筑项目面临延期风险。传统工频变压器不仅交货慢，而且体积庞大、重量通常高达数千公斤，难以在寸土寸金的城市办公大楼内部署，且缺乏对分布式能源的管理能力。
**固态变压器（Solid-State Transformer, SST）**成为了破局的关键技术。SST是一种利用高频电力电子开关器件实现电能变换，并结合高频变压器（HFT）提供电气隔离的新型电力装备。
频率与体积的电磁学标度律（Scaling Laws）
SST能够实现微型化的核心物理机制在于电磁学中的标度律。变压器的尺寸主要由其铁芯的“面积乘积”（Area Product, Ap）决定，该数值是铁芯截面积与绕组窗口面积的乘积。在不考虑散热极限的理想情况下，面积乘积与工作频率 f 成反比：
Ap=KwKfBmaxJfPout
其中 Pout 为额定功率，Bmax 为磁芯的饱和磁通密度，J 为导线电流密度。
传统变压器工作在50Hz或60Hz。而在直流固变DC-SST中，通过前端功率『半导体』模块，将输入的工频交流或直流斩波为高频交流电（例如20kHz至100kHz）。频率提升了上千倍，意味着变压器磁芯的体积可以实现数量级的缩减。例如，一个1MVA的60Hz工频变压器重约8,160磅，体积为169立方英尺；而若将其运行频率提升至20kHz，其重量可骤降至约120磅，体积缩减至仅0.5立方英尺，犹如一个“手提箱”大小。
高频微型化带来的工程挑战
在追求极致功率密度的同时，直流固变DC-SST的微型化必须跨越三道工程鸿沟：
- 中压绝缘与局部放电（Partial Discharge） ：SST在建筑网侧可能面临13.8kV的中压，而高频变压器内部的原副边绕组非常靠近。在超过 250V/ns 的极高 dv/dt 瞬态电压冲击下，绝缘材料极易发生老化或击穿。先进的设计通常需要采用同轴电缆绕组或带有屏蔽层的无机聚合物绝缘系统，以确保在满足基本绝缘水平（BIL，如±95kV）的同时避免局部放电。原型测试表明，优秀的高频变压器设计必须能通过30kV的雷电冲击测试与5.4kV的局部放电测试。
- 寄生参数的共振风险：在高频下，变压器的漏感（Leakage Inductance）和杂散电容不再是可忽略的因素。漏感可被巧妙地用作谐振转换器中的能量传递介质，但也可能引发有害的高频振荡。
- 『半导体』开关损耗的激增：这是制约SST频率提升的最致命因素。传统硅（Si）基IGBT器件在关断时由于少数载流子复合效应，存在明显的“拖尾电流（Tail Current）”。当频率超过20kHz时，IGBT的动态开关损耗将呈指数级上升，产生大量热量，迫使系统降频或增加庞大的水冷散热器，这与微型化初衷背道而驰。
为了彻底克服开关损耗的桎梏，碳化硅（SiC）MOSFET成为了直流固变DC-SST唯一的关键赋能技术。
第五章 核心功率引擎：基于1200V SiC模块的微型化设计全解析
碳化硅（SiC）作为第三代宽禁带『半导体』材料，其临界击穿电场是硅的十倍，热导率是硅的三倍，且作为多数载流子器件，SiC MOSFET在开关过程中几乎不存在少数载流子重组带来的拖尾电流，这使其能够同时胜任高电压、大电流与超高频运行。
在构建办公大楼800V DC配电系统的直流固变DC-SST模块时，业界广泛倾向于采用1200V耐压等级的SiC半桥模块。该电压等级不仅能为800V母线提供充足的降额安全裕度（Derating Margin），其器件成熟度与成本效益也达到了商业化量产的甜点区。
本节以基本『半导体』（BASiC Semiconductor）研发的一系列34mm封装工业级半桥SiC MOSFET模块（BMF60R12RB3、BMF80R12RA3、BMF120R12RB3、BMF160R12RA3）为例，深度解析微型化隔离模块的底层电气参数支撑。
1200V 34mm SiC MOSFET 模块规格全矩阵解析
通过对比这四款模块的核心参数，可以清晰地看出针对不同功率等级SST单元的精细化设计策略。

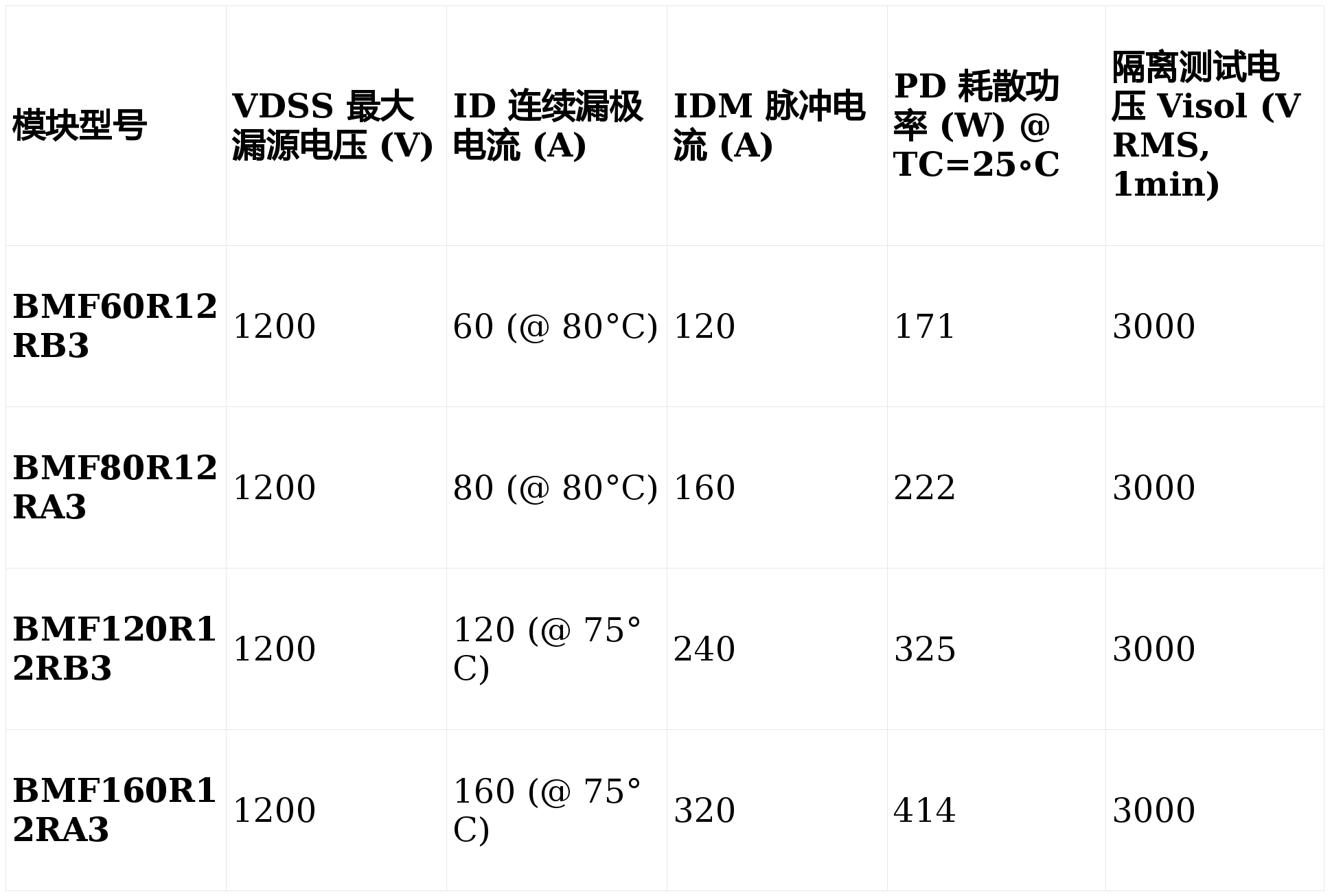

表1：1200V SiC MOSFET 34mm半桥模块绝对最大额定值对比
分析： 所有模块均具备1200V的阻断电压能力与3000V RMS的高强度内部隔离能力。最高可达160A的连续通流能力（BMF160R12RA3），使得单个34mm模块便可处理几十千瓦的高密度功率流，极大节省了系统体积。

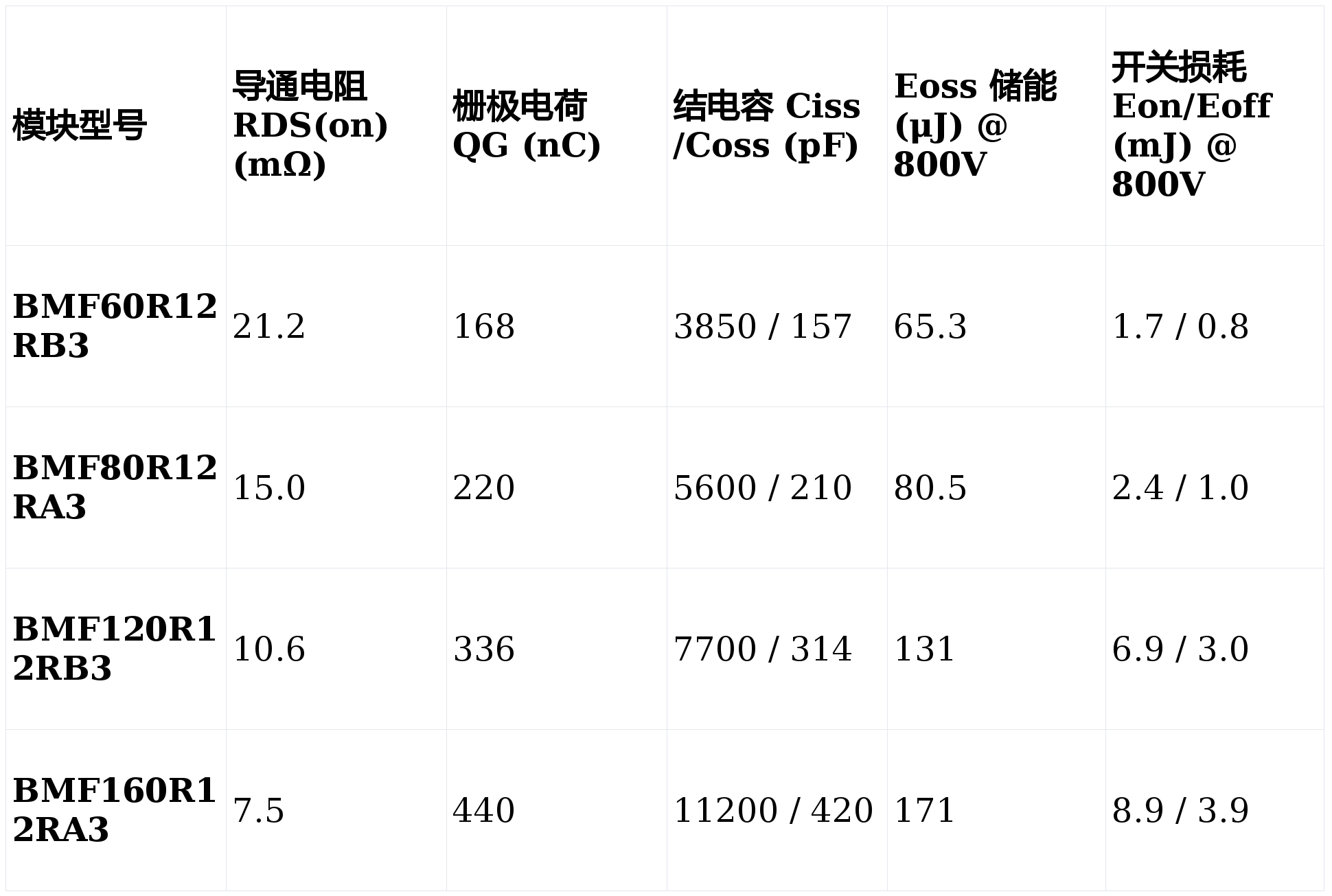

表2：静态与动态电气特性对比 (在结温 Tvj=25∘C 下的典型值)
注：导通电阻为『芯片』级（@chip）测试值，VGS=18V；开关损耗测试条件依据额定电流匹配不同的外部栅极电阻。
微型化设计与低电感特性的深度结合
为了在直流固变DC-SST中充分释放SiC的超高频开关能力，模块外部封装必须与裸晶（Die）的特性相匹配。BASiC的上述模块采用标准的34mm紧凑型半桥封装，且被明确标识为低寄生电感设计（Low inductance design） 。
在高达上百安培的瞬态开关过程中（电流变化率 di/dt 极高），封装内部的寄生电感 Lσ 会根据法拉第电磁感应定律（Vspike=Lσdtdi）产生危险的电压过冲现象。如果电感过大，不仅会消耗1200V的绝缘耐压裕度，增加击穿风险，还会导致严重的振铃现象，加剧电磁干扰（EMI）。在官方测试条件中，该系列模块的杂散电感 Lσ 被严格控制在 40 nH 的极低水平，为直流固变DC-SST安全运行在数十上百kHz的高频环境奠定了物理基础。
超低导通电阻与正温度系数特性
在800V大功率传输中，减小稳态下的焦耳发热是提升效率的关键。以最高规格的 BMF160R12RA3 为例，其在 25∘C 室温下的 RDS(on) 低至极具竞争力的 7.5 mΩ。更为出色的是其在高温下的稳定性：即使在 175∘C 的极限运行结温下，其导通电阻也仅温和上升至 13.3 mΩ。
这种受控的正温度系数特性（PTC）带来了两大设计优势：一是确保了在持续高负载运行时的导通损耗处于可控范围，缓解了散热压力；二是正温度系数使得并联的MOSFET裸晶能够实现天然的电流均流（Current Sharing），防止出现局部热失控，便于在SST中通过模块并联来实现更大容量的功率扩展。
极低开关损耗使能高频运行
微型化高频变压器的应用建立在『半导体』开关损耗极低的前提之上。从表2的数据可以看出，即便在 800V 的高压母线和 160A 的满载电流下，BMF160R12RA3 的开通损耗（Eon，已计入反向恢复损耗）仅为 8.9 mJ，关断损耗（Eoff）仅为 3.9 mJ。而针对低功率单元的 BMF60R12RB3，其 Eoff 更是低至惊人的 0.8 mJ。
相较于只能勉强运行在 20 kHz 的同级别硅基IGBT，基本『半导体』的1200V SiC MOSFET可以将开关频率轻松推高至 80 kHz 乃至 100 kHz 以上。根据仿真对比数据，在相同的20kW逆变应用中，SiC模块可使系统总损耗降低约50%，并进一步削减周边无源滤波器、电感和电容的重量与体积，极大地提升了系统功率密度。
第六章 直流固变DC-SST的核心枢纽：双有源桥（DAB）拓扑的深度优化
在实现智能建筑的800V DC配电网时，直流固变DC-SST内部连接中压整流级与低压直流母线的核心电气隔离与变换单元，通常采用**双有源桥（DAB, Dual Active Bridge）**拓扑架构。DAB因其天然的双向潮流能力、固有的软开关（Soft-Switching）特性以及易于模块化的优势，成为了业界的标准共识。
DAB拓扑的工作机理与移相控制
DAB转换器由两个全桥逆变器（分别位于变压器原边和副边，由前述的34mm SiC半桥模块搭建而成）以及一个高频变压器（HFT）组成。原边桥将直流输入斩波为高频交流方波，通过高频变压器进行电气隔离与电压变换，再由副边桥将其同步整流为目标直流电压（如800V）。
功率的传输方向和大小主要通过调节原边和副边方波之间的**移相角（Phase Shift）**来控制。除了传统的单移相控制（SPS），现代高级DAB控制策略还采用了扩展移相（EPS）或结合三角形/梯形调制的复杂策略，以在极宽的负载变化范围（这在办公大楼的储能与光伏波动中极为常见）内降低电感电流的有效值（RMS），从而进一步减小传导损耗。
ZVS软开关与寄生电容的协同
为了将系统级转换效率推向99%的极限，DAB变换器必须工作在软开关状态，特别是零电压开关（ZVS, Zero Voltage Switching） 。在ZVS模式下，MOSFET在开启前，其两端的电压已被谐振电路拉低至零，从而完全消除了由于电容放电引起的开通损耗（即 Eon 被降至极低）。
SiC器件极小的输出寄生电容在这里发挥了至关重要的作用。由于结电容极低（如 BMF80R12RA3 的 Coss 仅为 210 pF，800V 下存储能量 Eoss 为 80.5 μJ ），在桥臂死区时间（Dead-Band）内，变压器漏感中储存的极少能量即可迅速将一个MOSFET的 Coss 充电并同时将另一个的 Coss 抽干。这一物理特性不仅缩短了换流延迟，减小了占空比丢失现象，还有效抑制了高频开关带来的输出电压畸变，从而保证了800V直流微电网供电质量的绝对纯净。
第七章 驭驭强芯：BSRD-2427-ES02 栅极驱动板的协同设计
拥有优异性能的SiC MOSFET模块如果缺乏与之匹配的强大栅极驱动系统，不仅无法发挥高频优势，甚至可能面临灾难性的失效。针对34mm的SiC半桥模块，基本『半导体』配套推出了高度集成的BSRD-2427-ES02 双通道驱动板，该驱动板针对直流固变DC-SST高频DAB拓扑的严苛需求进行了深度定制：
1. 非对称的驱动电压保障 SiC MOSFET不同于传统硅器件，其跨导特性要求极高的正向偏置电压才能充分开启反型层，实现标称的超低导通电阻；同时为了防止误导通，需要负压来确保安全关断。BSRD-2427-ES02集成了隔离DC/DC电源，单通道提供 1W 的驱动功率，输出典型的 +18.1V 开通电压与 -3.6V 关断电压。这一设定完美契合了BMF系列模块推荐的 +18V/-4V 工作区间，确保了模块的极致效能与安全性。
2. 极高的共模瞬态抗扰度（CMTI） 在直流固变DC-SST中，1200V器件以极快的速度在800V母线上进行斩波，由此产生的 dv/dt 瞬态电压极高。如果驱动器的隔离屏障较弱，高频位移电流会通过隔离层的寄生电容耦合至低压控制侧，导致微控制器信号错乱。BSRD-2427-ES02 提供高达 4000 Vac 的绝缘耐压以及高达 150 kV/μs 的 CMTI，构建了坚不可摧的电磁屏障。
3. 强悍的峰值充放电与有源米勒钳位（Active Miller Clamp） 为了以纳秒级的速度充放电高达数千皮法的栅极电荷（如 BMF160R12RA3 的 QG 为 440nC），驱动板单通道具备 ±10A 的峰值输出电流能力。
更为关键的是其集成的米勒钳位功能。在半桥结构中，当下桥臂器件快速开启时，上桥臂器件会承受巨大的正向 dv/dt。该瞬态电压会通过上桥臂器件的米勒电容（Crss）向栅极注入瞬态位移电流（IG=Crss×dtdv）。如果此时栅极电压被抬升并超过阈值电压（VGS(th) 通常仅为 2.7V 左右），上桥臂将被意外开启，导致上下桥臂直通短路（Shoot-through），烧毁昂贵的功率模块。有源米勒钳位技术会在关断期间将栅极物理短接至负压母线，从根本上锁死了寄生导通的风险。
第八章 热管理底座与绝缘协调的系统级考量
微型化设计是一把双刃剑：直流固变DC-SST体积的成倍缩减意味着内部的热通量密度呈指数级上升。将高达数十千瓦的功率转换集中在 34mm × 94mm（仅比名片略大）的模块面积内，其散热设计与封装可靠性直接决定了智能建筑配电系统的生命周期。
极致的封装级热阻优化
SiC『芯片』虽然耐受高温，但必须确保热量能以最短路径散出。BASiC的1200V模块系列采用了高导热的纯铜基板（Copper Baseplate） ，并结合先进的陶瓷绝缘层（如氧化铝 Al2O3 或高性能氮化硅 Si3N4 AMB 覆铜板），构建了极低的热阻通路。
以规格最高的BMF160R12RA3为例，其结壳热阻 Rth(j−c) 被压低至惊人的 0.29 K/W。这种极致的散热设计确保了模块即使在满负荷高频运行产生的焦耳热冲击下，其内部『芯片』的虚拟结温（Tvj）仍能被严格控制在 175∘C 的安全阈值之内，赋予了直流固变DC-SST在恶劣或高温密闭机房环境下的长期稳定运行能力。
高压绝缘协调设计
除了热考量，800V直流配电网在安全性上的要求极为苛刻。高压与高频的叠加容易引发放电现象，特别是在模块端子之间。该系列34mm模块在物理结构设计上严格遵循了电气安全规范，其端子到散热器（Terminal to Heatsink）的**电气间隙（Clearance）达到了 17.0 mm，端子到端子的爬电距离（Creepage distance）**达到了 20.0 mm。此外，外壳材料拥有超过200的相对漏电起痕指数（CTI > 200）。
这些结构参数保证了模块在高湿度、灰尘等严苛的工况下，仍能抵御长期承受高频方波高压带来的漏电与电树枝化风险，确保了建筑核心级电力分配设备数十年的可靠寿命。
第九章 结论与行业前瞻：通往零碳数字建筑的必然之路
在全球加速脱碳进程与算力经济爆发的交汇点，商业办公大楼与智能计算中心正经历着底层基础设施的深刻变革。
通过本项深度的物理机制与系统能效评估，可以得出以下极具指导意义的结论：
- 800V直流配电架构是不可逆转的技术趋势。通过构建全直流的微电网生态，将储能系统、光伏发电矩阵与高能耗负载（如AI计算托盘和EV快充节点）通过直流总线无缝融合，彻底打破了传统多级交直流转换的壁垒。这种架构不仅消除了大量的无源设备投资（CAPEX），更通过降低导体发热、消除冗余开关损耗与热级联效应，为整体建筑供电系统带来了 8%至10% 的实质性能效提升。
- 基于SiC的高频直流固变DC-SST是架构落地的物理引擎。要实现中压电网向800V直流母线的高效转化并保持极高的功率密度，传统变压器已被淘汰。采用 1200V 碳化硅（SiC）MOSFET（如基本『半导体』 34mm BMF系列）构建的固态变压器，凭借超低的导通电阻（低至 7.5 mΩ）、近乎于零的拖尾电流和极小的寄生参数，成功使能了基于双有源桥（DAB）拓扑的零电压软开关（ZVS）与 80kHz 以上的高频运行，将变压器体积从“庞然大物”微型化至极具部署弹性的尺寸。
- 系统级的协同设计至关重要。SiC器件的潜能释放依赖于周边的生态协同，具备 150kV/μs CMTI 及有源米勒钳位的专用栅极驱动（如BSRD-2427-ES02）与先进的高频磁芯绝缘设计缺一不可。
展望未来，随着行业巨头（如NVIDIA的GB200/GB300平台以及台达、基本『半导体』等电力电子厂商）对800V『数据中心』标准的强力推动，智能建筑向HVDC架构的演进将大幅提速。在顶层建筑设计规划中，系统架构师应及早摒弃传统的纯交流配电思维，全面拥抱以第三代宽禁带『半导体』为核心的直流固态变压器微型化网络。这不仅是跨越“电力容量与散热效率”双重硬墙的唯一途径，更是迈向数字文明与绿色低碳社会的基础设施基石。
