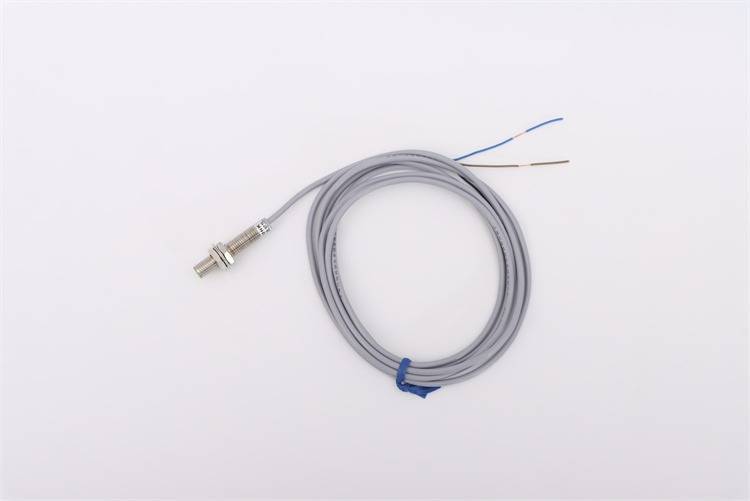

在工业自动化、汽车工程以及许多精密测量领域，对旋转机械的转速进行准确、可靠的监测是至关重要的。光电转速传感器正是实现这一功能的常见设备之一。它不直接接触被测物体，通过光学原理来感知旋转速度，具有响应快、精度高、对被测系统干扰小等特点。
要理解光电转速传感器的工作原理，我们可以从它的基本构成和检测方式入手。这类传感器通常包含两个核心部分：光源和光接收器。光源，如发光二极管，负责发射一束稳定的光线；光接收器，如光敏晶体管或光电二极管，则负责接收光线并将其转换为电信号。根据光路是否被遮挡，传感器的工作状态会发生改变。
其工作模式主要可以分为以下两种：
1、透射式。在这种模式下，传感器本身被设计为分体结构。光源和光接收器相对放置，中间留有间隙。在被测的旋转轴上，安装一个带有均匀间隔孔洞或齿槽的圆盘，这个圆盘通常被称为“编码盘”或“斩光盘”。当圆盘随轴旋转时，其上的孔洞或齿槽会周期性地允许或阻挡光线通过。每当一个孔洞对准光路时，光线透射过去，被接收器感知，产生一个电脉冲信号；当实体部分挡住光路时，信号消失。轴旋转得越快，单位时间内产生的脉冲数就越多。通过测量脉冲的频率，就可以精确计算出轴的转速。

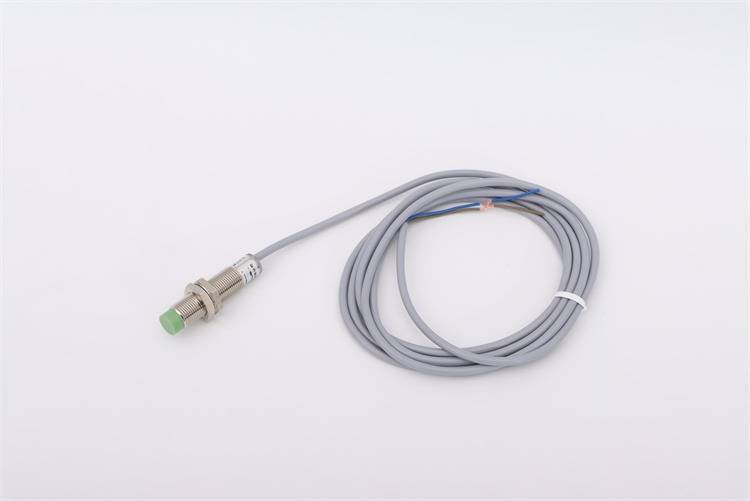

2、反射式。反射式传感器则将光源和接收器集成在同一探头内。它工作时，光源发出的光线照射到被测物体表面。在旋转轴上，需要预先设置一个反光标记，例如贴上一小片反光纸。当轴旋转时，反光标记周期性地经过传感器的探测区域。当标记对准传感器时，光线被强烈反射回接收器，产生一个强电脉冲；当非反光表面（通常是物体本色）面对传感器时，大部分光线被吸收或漫反射，只有极少光信号返回，此时输出信号很弱。同样，通过检测这些周期性出现的强反射脉冲，就能得知转速信息。
无论是哪种模式，其核心输出都是一系列与转速成正比的电脉冲。后续的电路或数据处理系统（如频率计、计数器或可编程逻辑控制器）的任务，就是处理这些脉冲信号。
处理脉冲信号以得到转速值，通常遵循以下步骤：
1、信号调理。传感器输出的原始电信号可能比较微弱或含有噪声，首先需要经过放大和整形电路，将其转换为干净、规整的方波脉冲，以便于后续设备准确识别。
2、脉冲计数与计时。这是计算转速的核心。常见的方法有两种：一种是定时计数法，即在一个固定的时间窗口内（例如1秒钟），统计接收到的脉冲数量。这个脉冲数直接对应于该时间段内的平均转速。另一种是测周法，即测量两个相邻脉冲之间的时间间隔。这个时间间隔的倒数就对应于瞬时转速。前者在较高转速下更适用，后者在低转速测量时精度更高。
3、计算与显示。根据脉冲数、时间以及编码盘上预先已知的孔数或齿数（即每转脉冲数，PPR），通过简单的公式（转速=(脉冲频率/每转脉冲数)×60）即可计算出每分钟的转数，并在显示器上直观呈现。
基于其非接触测量的特性，光电转速传感器在许多场合展现出显著优势。它不会像接触式测速仪那样因摩擦而产生磨损或增加被测轴的负载，从而保证了测量的长期稳定性和对原系统的最小干扰。同时，光学响应速度极快，能够捕捉到高速甚至超高速的旋转变化，动态性能好。此外，它的结构可以设计得较为紧凑，安装灵活，尤其反射式传感器，有时只需对准反光标记即可，无需复杂的机械安装。
当然，在实际应用中，也需要考虑一些环境因素以确保其可靠工作。例如，传感器镜头需要保持清洁，避免油污、灰尘等污染物长期附着影响透光性或反射率。环境中的强环境光，特别是与传感器光源波长相近的强光，可能会干扰接收器，因此有时需要加装遮光罩或选择调制光（如红外光）以抗干扰。对于反射式测量，被测表面的颜色、质地一致性很重要，反光标记与背景表面的反射率需要有足够大的反差，以确保信号清晰可辨。
光电转速传感器的应用范围非常广泛。在工业生产线上，它常用于监测电机、风机、泵、传送带驱动轴的转速，是设备状态监控和节能控制的重要一环。在汽车行业中，它可用于测量发动机曲轴、凸轮轴的转速，为发动机控制单元提供关键输入信号。在办公自动化设备如打印机🖨️、复印机内部，也用它来确保纸辊、鼓芯的匀速转动。甚至在科研领域，如离心机、陀螺仪测试中，也离不开它的身影。
随着技术的演进，光电转速传感器本身也在不断发展。集成化是一个趋势，将信号调理电路甚至简单的处理单元与传感探头结合在一起，直接输出标准的模拟电压、电流信号或数字信号，方便与各种控制系统连接。同时，为了适应更复杂的环境，其防护等级也在提高，出现了一些具备防尘、防水甚至防油溅能力的产品。在精度要求极高的场合，编码盘上的栅格数量可以做得非常密集，从而在单圈内提供更多的脉冲，实现更高分辨率的测量。
总而言之，光电转速传感器作为一种经典的非接触式测量工具，其原理直观、性能可靠，是现代旋转机械监测和控制系统中不可或缺的组成部分。通过光与电的巧妙结合，它将肉眼难以捕捉的旋转运动，转化为可以精确分析和处理的电信号，默默地守护着众多设备的平稳高效运行。
