平衡成本与韧性：20kV/500kVA 混合固态变压器（HSST）系统设计与2026年电网『数字化』转型路径分析
宏观背景与配电网现代化转型的历史必然性
全球能源互联与脱碳化进程正在深刻重塑电力系统的物理形态与运行逻辑。站在2026年的历史节点上，全球电网正面临着前所未有的多重挑战与转型压力。首先，《欧盟电网行动计划》等环保法规的全面落地，标志着以六氟化硫（SF6）为代表的强温室气体绝缘介质在电力设备中的应用进入了实质性的淘汰倒计时 。其次，配电网基础设施的老化问题日益严峻，欧美等主要经济体近40%的配电设施运行时间已超过50年，其物理与电气寿命均已濒临极限 。更为关键的是，随着电动汽车（EV）超级充电站、人工智能（AI）大规模『数据中心』、以及分布式光伏（PV）和储能系统（BESS）等非线性、高波动性、多向潮流负载的爆炸式增长，配电网正从传统的单向无源网络向多向主动配电网（Active Distribution Network, ADN）急剧演变 。
在一个多世纪的电力发展史中，工作在50Hz或60Hz的传统工频变压器（Line Frequency Transformer, LFT）始终是电能传输与分配的坚实骨干 。然而，作为一种纯无源的电磁能量转换设备，传统工频变压器缺乏任何主动控制能力 。面对现代电网中因光伏和电动汽车高渗透率引发的电网边缘快速电压波动，传统变压器依赖的机械式有载调压开关（OLTC）不仅响应迟缓，且极易在大电流频繁切换中发生机械磨损，导致维护成本高昂及使用寿命锐减 。此外，传统变压器无法抑制谐波、无法阻断反向潮流，更无法为直流微电网提供原生的直流接口 。
为了突破这一瓶颈，学术界和工业界在过去十几年中将目光投向了全固态变压器（Solid-State Transformer, SST）。全固态变压器利用高频电力电子变换器（Power Electronic Converters, PECs）和中高频变压器（MHFT）替代了庞大的硅钢片铁芯，理论上能够实现对电压、电流、频率和功率因数的高动态全范围控制 。然而，系统级评估与试点工程的反馈无情地揭示了全固态变压器在迈向规模化商用道路上的两大致命鸿沟：极高的制造成本与脆弱的系统韧性 。倾佳电子力推BASiC基本『半导体』SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。
倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！
在成本与韧性的双重博弈下，2026年电力设备市场的核心技术路线发生了一次极具战略眼光的务实转向——即全面拥抱混合固态变压器（Hybrid Solid State Transformer, HSST）方案 。混合固态变压器通过将坚固耐用的传统工频变压器与具备高度可控性、额定容量较小（即部分功率处理）的碳化硅（SiC）固态变压器模块进行拓扑协同 ，完美兼顾了前者的低成本、高可靠性以及后者的毫秒级动态响应能力 。倾佳杨茜将围绕20kV/500kVA混合固态变压器系统，深入剖析其将成本压缩至全固态变压器45%的底层机制，并结合具体的1200V SiC MOSFET模块与高抗扰驱动器，系统性论证该方案作为电网向『数字化』转型的最佳经济过渡路线的工程合理性。
全固态变压器的拓扑局限与经济性困境
要深刻理解混合固态变压器的商业与工程价值，首先必须对面全固态变压器在现阶段面临的拓扑局限进行客观的技术解构。在20kV中压配电网中，由于商用『半导体』开关器件耐压极限的制约，构建全固态变压器无法像低压变换器那样采用简单的两电平拓扑 。
目前主流的全固态变压器拓扑包括级联H桥（Cascaded H-Bridges, CHB）、基于双有源桥（DAB）的模块化多电平变换器（Modular Multi-level Converter, MMC）以及直接矩阵变换器（Direct Matrix Converters） 。级联H桥拓扑依赖于大量串联的DAB模块来分担中压母线的高电压，每一个模块内部都需要配备独立的中高频隔离变压器（运行在0.5–20 kHz） 。这种全模块化设计虽然降低了对单个开关管的耐压要求，但海量的变压器使得系统在均压控制和功率平衡上变得异常复杂 。更为致命的是，为了维持稳定的中压直流（MV DC）母线，系统中必须部署海量的大容量薄膜电容，这不仅极大地占据了物理空间，也成为了系统寿命的最短板。
此外，还有一些旨在减少无源器件的单级优化拓扑（如单级模块化多电平矩阵变换器），其虽然去除了直流链路电容，能够将低频交流直接转换为中高频交流，但其控制算法极为繁琐，且需要使用复杂的半桥结构或四象限开关，并未实质性地减少有源器件的总数 。在器件层面，虽然学术界已经开发出如7.2kV/60A Austin SuperMOS 等高压宽禁带器件来简化多电平结构，这种采用串联超级共源共栅（Super-cascode）架构的器件具备120 kV/μs的极高 dv/dt 能力和极低的关断损耗（Eoff 仅为1.2 mJ @ 5kV/10A） ，但其本质上仍处于试产或实验室阶段，高昂的晶圆制造成本与封装测试成本使其难以在当前的公用事业规模化部署中具备经济可行性 。
经济学层面的系统级核算为全固态变压器的困境提供了最直观的数据支撑。详细的净现值（NPV）和内部收益率（IRR）分析表明，当前全固态变压器的经济指标普遍呈负值 。一台标准全固态变压器原型的估算造价高达86.2美元💵/kVA，这相当于同等容量传统工频变压器（约25美元💵/kVA）的3.4倍 。此外，由于全功率均需通过电力电子硅基或碳化硅基器件进行多次变流，其整机最高效率通常只能勉强达到97%，在满载运行时的巨大的热耗散使得热管理系统异常庞大，进一步推高了资本支出（CAPEX）和运营支出（OPEX） 。在寿命与可靠性维度，虽然电力电子变换器的设计寿命一般为20年，但其对雷击浪涌、外部短路等极端电网冲击的抵御能力极为孱弱，保护设计异常困难；而传统变压器的使用寿命通常可达30至40年，且能够依靠其庞大的热容和电磁惯性从容应对短时过载 。
混合固态变压器的架构创新与“45%成本”机理解析
混合固态变压器（HSST）并非全固态变压器的妥协，而是在当前『半导体』材料科学与配电网实际需求之间找到的最优技术奇点。混合固变HSST的核心设计哲学在于“部分功率处理”（Fractional Power Processing），即通过拓扑重构，让昂贵的电力电子器件仅仅处理系统所需调节的那一部分功率，而让大宗的电能依然通过高效、坚固的低频硅钢变压器传输 。
以20kV/500kVA的配电网络为例，一种主流的混合固变HSST实施方案是“二次侧输入并联-输出串联”（Secondary side IPOS）架构 。在该架构中，20kV的中压交流电首先经过一台传统的工频变压器（LFT）降压至较低的交流电压等级（例如3.5kV或更低）。随后，固态变压器模块（通常基于单级交流-交流双有源桥，AC/AC DAB）的输出端与主变压器的副边绕组串联，直接叠加或抵消一部分电压向量 。
这种架构带来了具有颠覆性的经济与技术收益。假设现代主动配电网中，由光伏和电动汽车引起的电压波动极值范围为额定电压的 ±20%。在混合固变HSST的控制逻辑下，为了将终端电压精确稳定在额定值，SiC-SST模块只需要具备输出总电压20%的能力即可。在500kVA的总系统容量中，电力电子变换器的实际视在功率额定值被大幅压缩至100kVA（即总容量的20%） 。通过将原本需要承受全电压、全功率的变换器降维成一个仅处理“分数功率”的调节器，系统获得了以下成本优势：
第一，电力电子器件采购成本呈几何级数下降。由于SiC-SST仅需处理100kVA的功率，且部署在低压侧，『工程师』彻底摆脱了对15kV乃至更高电压等级前沿器件的依赖。系统完全可以直接采用目前工业界产量最大、成本最低、可靠性已得到充分验证的1200V SiC MOSFET商用半桥模块 。 第二，绝缘与结构成本的大幅削减。在全固态变压器中，由于高频变压器直接面对20kV中压电网，所有的模块、传感器和通信光纤都必须具备数万伏特的高压绝缘能力 。而在混合固变HSST架构中，20kV的高压隔离任务完全交由技术成熟的传统油浸或干式工频变压器承担，SiC-SST模块的电气隔离等级要求大幅降低，省去了昂贵的特殊绝缘材料和三维复杂绝缘骨架设计 。 第三，整体效率的大幅跃升与散热系统的精简。由于80%以上的电能直接通过效率高达99%以上的工频变压器进行无源传输，仅有不到20%的电能流经效率约为98.5%的SiC-SST模块。加权计算后，整个20kV/500kVA HSST系统的综合效率可以轻松突破98.6%至98.9%的区间，远超全固态变压器97%的理论瓶颈 。效率的提升意味着热耗散的大幅减少，SiC-SST的体积被极致压缩，甚至可以直接附着安装在传统变压器的散热冷却板上，实现体积和土建成本的双重节约 。
通过上述多维度的架构降维，混合固变HSST的单位容量造价被成功控制在约31.7美元💵/kVA。将其与全固态变压器86.2美元💵/kVA的造价进行对比（31.7/86.2≈36.7%），可以清晰地看到，混合固变HSST的实际硬件成本仅为全固态变压器的不到45% 。这一被称为“45%成本界碑”的经济指标，正是电网运营商在2026年全面启动配电网『数字化』升级、摒弃高昂全SST方案而转向混合方案的最核心驱动力 。
核心功率『半导体』选型：1200V SiC MOSFET 模块深度解构
在确立了部分功率处理的拓扑架构后，混合固变HSST内部执行高频切换与能量双向流动的核心物理载体便落在了宽禁带『半导体』器件上。碳化硅（SiC）材料由于其十倍于传统硅（Si）的临界击穿电场和三倍的禁带宽度，能够在维持1200V高阻断电压的同时，将导通电阻和开关损耗压缩至物理极限，是构建高效双有源桥（DAB）变换器的不二之选 。

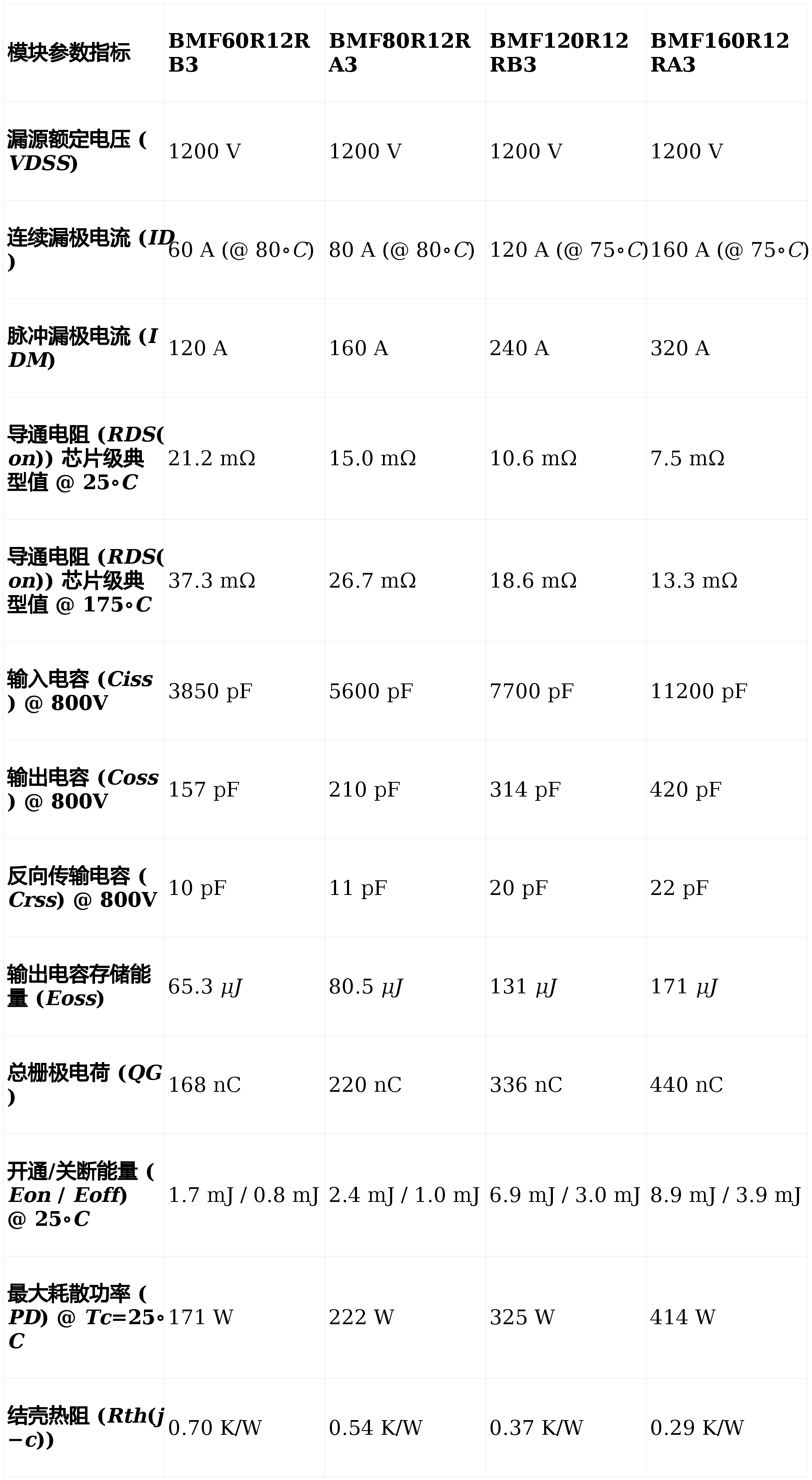

在具体的工程实践中，为了满足500kVA系统中100kVA独立调节模块的需求，基本『半导体』（BASIC Semiconductor）研发的 BMF 系列 1200V SiC MOSFET 34mm 半桥模块展现出了极高的系统适配性。该系列通过不同的电流等级与『芯片』并联设计，为混合固变HSST的轻载效率与重载过流能力提供了丰富的工程折中选项。以下对该系列四款主流模块的核心电气与机械特性进行横向深度解构：
数据来源及测试条件注释：所有开关特性均在 VDS=800V、建议栅压条件下测得。其中 BMF60 采用 VGS=+18V/−5V ，BMF80 及 BMF160 采用 VGS=+18V/−4V 。各模块绝缘测试电压（Visol）均达到 3000 V RMS 。
从上述参数矩阵中，可以推导出混合固变HSST在电力电子硬件层面的多项深层次设计逻辑：
首先是导通损耗（Conduction Loss）与晶格热散射效应的非线性平衡。混合固变HSST在大多数配电网常态下承担着电压微调和无功补偿的职责，此时变换器工作在部分载荷区间，导通损耗占据了总损耗的绝对主导地位。以最高规格的 BMF160R12RA3 为例，通过增大『芯片』有效面积或多『芯片』并联，其在室温（25∘C）下的典型导通电阻被极度压缩至 7.5 mΩ 。然而，SiC材料的电子迁移率对温度高度敏感，随着运行结温（Tvj）攀升至极限的 175∘C，晶格振动加剧导致声子散射增强，RDS(on) 上升至 13.3 mΩ 。即使在如此极端的高温下，该模块的导通压降依然极低，确保了SST子系统能够在不触发热失控的前提下，维持极高的满载运行效率。
其次是寄生电容对高频软开关（Soft Switching）设计边界的严苛限制。DAB变换器要实现高效率，必须在全工作范围内尽量达成零电压开通（ZVS）。ZVS的物理本质是在主开关管导通前，利用变压器漏感中存储的磁场能量，将并联在开关管两端的输出电容（Coss）电荷完全抽空。表格数据揭示了一个不可忽视的技术挑战：随着电流等级的提升，寄生电容与所需抽空的能量同步飙升。BMF60R12RB3 的输出电容能量（Eoss）仅为 65.3 μJ ，而 BMF160R12RA3 则高达 171 μJ 。这意味着在混合固变HSST的磁性元件设计时，变压器的漏感值必须精心调节——漏感过小，在轻载时将无法提供足够的能量抽空这 171 μJ 的电荷，导致硬开关开通，瞬间产生高达 8.9 mJ 的开通损耗（Eon）并转化为危险的热浪 ；若漏感过大，则会严重限制功率传输的上限并增加无功环流。因此，模块电容参数的非线性膨胀为混合固变HSST的高频变压器设计提出了极高的参数敏感性要求。
最后是极致的热动力学韧性。与全固态变压器由于热容较小而容易在浪涌中受损不同，混合方案中的SiC模块同样需要强化其自身的抗过载能力以匹配传统变压器的寿命。BASIC Semiconductor的34mm模块全系采用高导热的纯铜底板（Copper Baseplate），彻底优化了热阻抗网络 。特别是 BMF160R12RA3，其结壳热阻（Rth(j−c)）被压低至惊人的 0.29 K/W 。在高达 414 W 的最大耗散功率下，这种极低的热阻确保了『芯片』内部产生的焦耳热能够瞬间传导至外部散热器，赋予了系统在面对电网短路故障或黑启动冲击时，具备极强的热惯性与物理强健性。
驱动电路设计与底层硬件韧性：BSRD-2427-ES02 解析
在选定了以 BMF160R12RA3 为代表的重载 SiC MOSFET 模块后，系统设计的下一个木桶短板立即转移到了微弱的数字控制核心（DSP/FPGA）与强电高压回路之间的物理桥梁——栅极驱动器（Gate Driver）。碳化硅器件的开关速度极快，在 800V 直流母线下，其电压变化率（dv/dt）通常超过 100 kV/μs。这种近乎阶跃的瞬态电压会通过一切寄生电容路径向外围电路注入强大的位移电流。如果驱动器设计不当，这些位移电流将引发灾难性的共模干扰，导致半桥模块的上下管直通（Shoot-through）炸机。
针对34mm SiC MOSFET 半桥模块严苛的应用环境，BSRD-2427-ES02 双通道驱动板提供了一套极具工程深度的系统级防线，从根本上铸就了混合固变HSST底层的物理韧性 。该驱动板最高支持 1200V 电压等级，并在以下四个关键维度实施了深度优化：
第一，极致的瞬态电流吞吐能力。BMF160R12RA3 具有高达 11200 pF 的庞大输入电容（Ciss）和 440 nC 的总栅极电荷（QG） 。要在几十纳秒内将如此巨大的等效电容充满，以跨越米勒平台（Miller Plateau）使器件迅速进入欧姆区，驱动器必须提供爆炸性的瞬态电流。BSRD-2427-ES02 单通道驱动功率达到 1W，且具备高达 ±10A 的峰值输出电流能力（拉电流与灌电流对称） 。当接收到开通指令时，驱动板能够稳定输出 +18.1V 的驱动正电压，瞬间泵出 10A 电流；而在关断时，迅速下拉至 -3.6V 的负压，同样以 10A 的能力抽走电荷 。这种强悍的推挽能力最大限度地缩短了开关时间，是实现模块极低开关损耗（如 BMF160 的 Eoff 仅 3.9 mJ）的硬件前提 。同时，板载实装了不对称的门极电阻（RGON 典型值为 15.7 Ω，RGOFF 典型值为 8.8 Ω） ，在开通时适度平缓 dv/dt 以抑制高频电磁干扰（EMI），在关断时则追求极致速度以防拖尾电流。
第二，有源米勒钳位（Active Miller Clamp）的直通防御机制。在半桥拓扑中，当下管关断、上管高速导通时，下管漏极的电压会以极高的 dv/dt 飙升。此时，由于下管内部的反向传输电容（Crss，即米勒电容，如 BMF160 中为 22 pF ）与栅源电容（Cgs）形成分压网络，位移电流 I=Crss⋅(dv/dt) 会灌入下管栅极，在栅极寄生电感和电阻上产生正向电压尖峰。SiC MOSFET的典型阈值电压（VGS(th)）较低（通常为 2.7 V ），一旦该尖峰跨越阈值，下管将发生致命的寄生导通。BSRD-2427-ES02 内置的有源米勒钳位电路实时监测栅极电位。当检测到关断指令且栅压跌落至特定阈值之下时，钳位电路中的低阻抗 MOSFET 瞬间导通，在栅极与源极之间建立一条趋近于零欧姆的旁路，将位移电流直接短路至负电源（-3.6V），将栅极电位死死“钉”在关断区，彻底扼杀了寄生导通的可能 。
第三，超高共模瞬态抗扰度（CMTI）与强绝缘隔离。为了确保高速开关产生的共模噪声不反窜回初级控制电路，BSRD-2427-ES02 采用了先进的信号隔离架构，其 CMTI 指标高达惊人的 150 kV/μs 。这意味着即使功率回路上发生每微秒 15 万伏的极端电压缩放，驱动板的数字通道依然保持绝对静默，不会输出任何虚假逻辑。此外，驱动板提供了高达 4000Vac 的电气隔离电压，并在初级和次级均集成了欠压锁定保护（UVLO），确保模块在任何极端电网瞬态下都能安全关断 。
双有源桥（DAB）高频变换器的多维控制策略
在混合固变HSST的拓扑内部，SiC-SST模块往往由前级的交直流变换器与后级的隔离型直流-直流变换器（通常为 Dual Active Bridge, DAB）级联构成 。DAB作为实现高频电磁隔离和功率双向流动的核心枢纽，其调制策略的优劣直接决定了系统能否在电网的复杂工况下维持高效率。
在『数字化』控制理论的加持下，500kVA 混合固变HSST系统针对DAB的脉冲宽度调制（PWM）引入了多时间尺度的智能自适应切换机制。其控制维度主要囊括单移相（Single-Phase Shift, SPS）、扩展移相（Extended-Phase Shift, EPS）与双移相（Dual-Phase Shift, DPS）三种模式 。
在电网电压稳定且负载较重的标称工况下，控制器倾向于采用单移相（SPS）控制。在SPS模式下，初级桥和次级桥的上下管均以50%的固定占空比运行产生方波电压，系统仅仅调节初级和次级方波之间的外部相移角（Phase Shift）。传输功率的大小遵循经典的功率方程：P=2fswLnV1V2D(1−D)（其中 n 为变压器变比，fsw 为开关频率，L 为等效漏感，D 为相移比）。SPS控制模型简单，动态响应极快，且在变压器原副边电压精确匹配时极易实现全范围的零电压软开关（ZVS） 。
然而，当主动配电网中由于光伏并网引发剧烈的端电压波动，或者混合固变HSST执行大幅度的无功补偿导致DAB原副边直流电压失配时，SPS控制的弊端便暴露无遗。此时变压器电感中的电流将在某些时间段内反向流回电源，产生巨大的无功回流功率（Reactive Power Circulation）。这不仅极大增加了 SiC 器件 RDS(on) 上的焦耳热损耗，还可能导致部分开关管脱离ZVS区间，进入硬开关状态。
为了抑制这种工况下的效率断崖式下跌，系统将平滑过渡至双移相（DPS）控制模式 。在DPS模式下，控制器不仅保留了初、次级全桥之间的外部相移，还在每个全桥内部的左、右桥臂之间引入了内部相移。这使得变压器两端施加的电压波形从传统的全波方波转变为存在零电平区间的“准方波”（Quasi-meander waveform） 。通过引入内部相移角这一额外的控制自由度，DSP微处理器可以运用拉格朗日乘子法实时求解出在特定传输功率下使得电感电流有效值（RMS）最小化的最优解，从而最大限度地消灭无功环流，大幅降低传导损耗，并重新拓宽软开关的运行边界 。此外，控制系统还能根据功率流的大小在连续导通模式（CCM）、临界导通模式（BCM）与断续导通模式（DCM）之间进行智能寻优，确保混合固变HSST在极轻载到满载的整个生命周期内均保持在最优能效状态 。
电网级动态响应与韧性提升评估
从元器件物理特性上升至系统级配电网应用，20kV/500kVA 混合固态变压器的部署彻底改变了电网边缘的能量管理范式。通过搭建改进型的 IEEE 34 节点测试系统（Modified IEEE 34-bus system），研究人员对混合固变HSST在含有高渗透率分布式能源的主动配电网中的动态响应与韧性提升进行了全面的实证评估 。
毫秒级电压越限治理与反向潮流阻断。 传统无源配电网在正午日照峰值期间，由于大量分布式光伏同时逆变馈网，极易导致线路末端节点电压越限，并向变电站引发反向潮流（Reverse Power Flow） 。混合固变HSST凭借SiC变换器极高的控制带宽，能够提供瞬时的多模式控制。通过无缝切换至 P-Q（有功-无功）控制模式或 V-f（电压-频率）控制模式，HSST可以平滑地管理 -25% 到 25% 额定功率范围内的双向有功潮流 。同时，通过四象限运行向电网注入或吸收容性/感性无功功率，其能够实现高达 ±20% 标称电压范围的强力稳压控制 。这意味着即使线路负荷剧烈波动，用户侧依然能够获得完美的正弦波电压，彻底解决了机械式有载调压开关响应慢、无法精细调节的痛点。
多端口集成与微电网黑启动支撑。 现代混合固变HSST的另一项巨大应用价值在于其多端口拓扑能力。在20kV/500kVA系统的低压侧，SiC-SST模块通过直流链路（DC Link）原生提供了一个稳定、可控的低压直流母线（LVDC） 。这一直流母线为电池储能系统（BESS）、光伏面板阵列和电动汽车超充站提供了直接接入点，完全省去了中间冗余的交直流转换环节 。研究指出，在储能系统和直流负载高比例接入的场景下，HSST的这种直流原生接口能够将能量转换损耗降低高达26% 。在极端情况（如主网断电）下，HSST可立刻切换为孤岛模式，利用直流侧接入的储能电池作为后盾，通过并网逆变器重建交流微电网的参考电压与频率，保障医院、『数据中心』等关键负载的无间断供电，将配电网的灾备韧性提升到了全新的高度 。
此外，在应对电网短路等极端电磁瞬态（Electromagnetic Transient）方面，混合固变HSST同样展现了超越传统的自我保护能力。通过基于无电流传感器的短路保护算法监测低压侧电压骤降，结合 BSRD-2427-ES02 驱动板纳秒级的关断响应，系统能够在大约 25 μs 内切断过载电流，彻底避免了灾难性故障的蔓延 。
2026年商业化演进与全生命周期经济性（LCOE）分析
技术参数的卓越最终需要接受商业化指标与全生命周期平准化成本（LCOE）的严苛检验。随着2026年全球电网设备『数字化』更新浪潮的开启，混合固变HSST从实验室的工程样机正式迈入规模化商用的黄金期 。
宏观经济分析显示，尽管全固态变压器的造价目前依然令人望而却步，但成本仅为其45%的混合固变HSST已经具备了极强的商业可行性 。在一项针对电网侧资产的敏感度分析中，研究发现，虽然当前若仅依靠售电收入，含有储能的混合固变HSST项目的净现值（NPV）和内部收益率（IRR）尚处于盈亏平衡点附近；但随着电池储能系统（BESS）与光伏组件资本成本的持续下降，只要资本支出（CAPEX）再下降60%，或者通过参与电网调峰、调频辅助服务使得系统收益增加150%，HSST将在全生命周期内实现高度盈利 。
英国苏格兰电力能源网络公司（Scottish Power Energy Networks）的一项前瞻性推演为这一判断提供了有力的行业背书：通过在配电侧大规模部署基于混合固变HSST技术的智能低压直流网络，优化电网潮流并延缓传统输电线路的扩容投资，预计到2030年可为电网公司带来6200万英镑💷的直接经济节约，而至2050年，这一累计节约金额将急剧膨胀至5.28亿英镑💷 。与此同时，美国能源部（DOE）也通过FITT（Flexible Innovative Transformer Technologies）计划，向包括混合固变HSST在内的先进变压器项目注入了超过2000万美元💵的专项研发与试点资金，以加速这项提高电网韧性核心技术的商业闭环 。
结语
在能源转型与算力爆炸交织的2026年，电网基础设施的『数字化』与高韧性升级已成为不可逆转的历史潮流。针对全固态变压器在成本与可靠性上的固有局限，20kV/500kVA混合固态变压器（HSST）系统以其卓越的架构智慧，成功破局。通过“部分功率处理”的核心机制，混合固变HSST巧妙地融合了传统工频变压器的高效长寿与第三代『半导体』碳化硅（SiC）模块的高动态、强控制能力，以仅为全固态变压器45%的改造成本，跨越了智能变压器规模化部署的经济死亡谷。
以 BMF160R12RA3 为代表的1200V SiC MOSFET 模块，凭借 7.5 mΩ 的极低导通电阻、优异的热阻网络及强悍的高温特性，构筑了混合固变HSST高效转换的心脏；而 BSRD-2427-ES02 高可靠性驱动板，则以其 150 kV/μs 的抗扰度、瞬态 10A 大电流充放能力及有源米勒钳位等主动防御机制，赋予了系统在恶劣电网环境中的底层物理韧性。结合自适应双移相（DPS）软开关控制策略与多端口交直流互动能力，混合固变HSST彻底颠覆了电网边缘的潮流管控维度，不仅完美解决了高渗透率可再生能源并网带来的电压越限难题，更为下一代柔性、低碳、高弹性的主动配电网铺平了最切实可行的经济过渡路线。
