随着『数据中心』计算密度的持续提升，传统风冷散热方式在应对高功耗GPU集群时逐渐显现出其物理极限。当单个GPU『芯片』的热设计功耗突破数百瓦，乃至千瓦级别时，空气作为冷却介质，其较低的热容量和导热效率已成为制约性能释放与设备稳定性的关键瓶颈。在此背景下，采用液体作为冷却介质的GPU『服务器』机箱，从一种特定场景的解决方案，转变为支撑高性能计算持续演进的必要基础设施。
理解液冷机箱，首先需从“热交换界面”的转移这一物理本质入手。在风冷系统中，热交换发生在『芯片』表面与流动的空气之间；而在液冷系统中，热交换界面被前置并精细化。具体而言，热量从GPU『芯片』内部传导至其金属封装外壳（称为“一次界面”），再通过导热材料（如导热垫、焊料或硅脂）传递到液冷头的金属底座（“二次界面”）。液冷头内部，流动的冷却液直接与金属壁面进行对流换热（“三次界面”），将热量带走。这一系列界面的转移，核心目的是用热力学属性更优的液体（通常是比热容远高于空气的水或特种流体）替代空气，承担主要的热载传输任务。

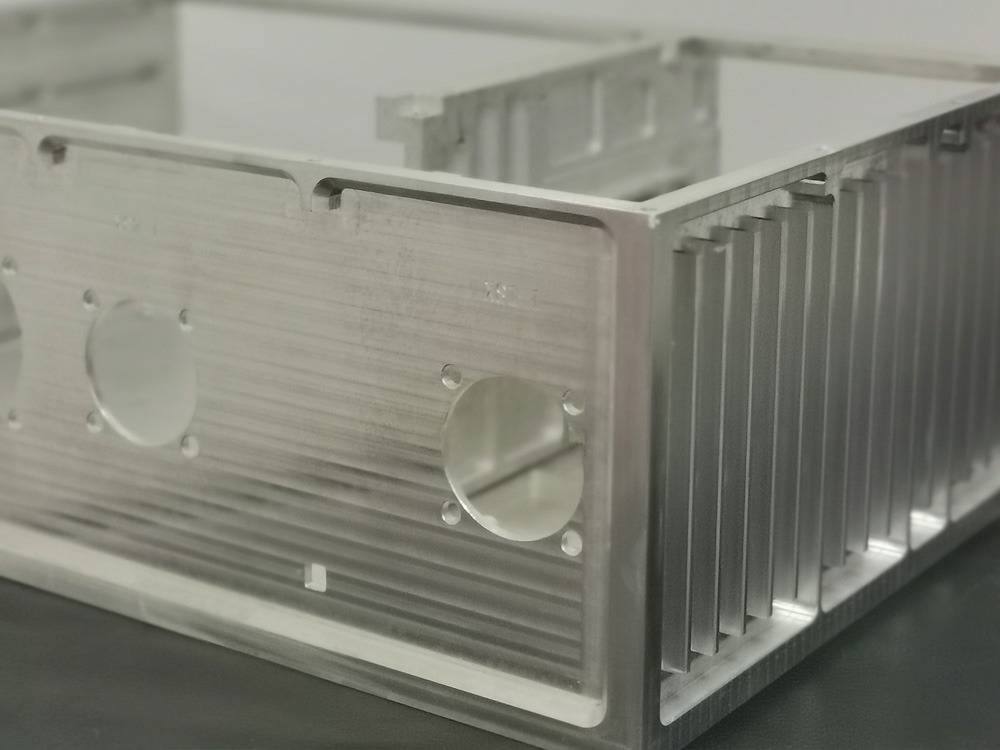

基于上述热交换原理，GPU『服务器』液冷机箱的实现主要遵循两种技术路径：冷板式与浸没式。两者并非简单的优劣替代关系，而是针对不同热流密度与部署环境的设计响应。

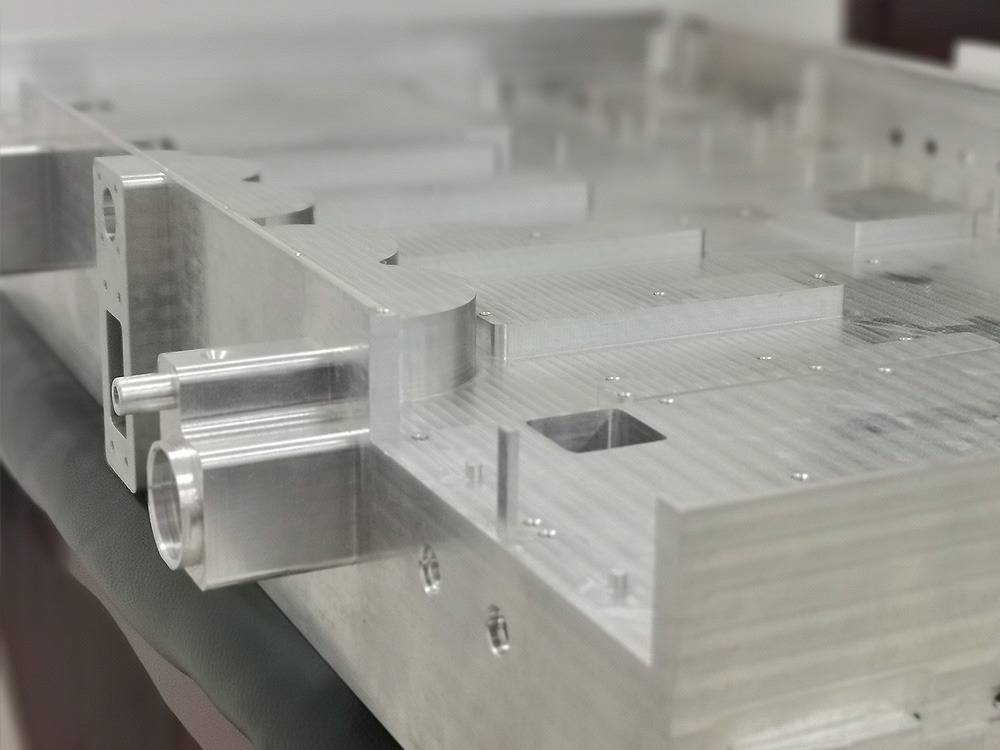

冷板式液冷可视为对传统风冷架构的“精准增强”。其特点是仅为GPU、CPU等高发热元件安装液冷头（冷板），其他如内存、供电模块等仍依靠气流辅助散热。机箱内部需集成精密的管路网络，将各个冷板串联或并联，构成封闭的液体循环。这种方式的优势在于对现有『服务器』设计改动相对较小，便于分阶段部署。其挑战则在于管路连接的可靠性、防止漏液的设计，以及机箱内气-液混合散热环境下的风道优化。
浸没式液冷则代表了一种更为彻底的散热哲学。整个『服务器』主板，包括所有电子元器件，完全浸没在具有高绝缘性、低腐蚀性的介电流体中。热量直接由『芯片』表面传递至流体，通过流体的自然对流或泵驱流动，将热量带至箱体外部进行交换。这种方法完全消除了风扇，实现了极高的散热效率和极低的噪音。其技术核心在于介电流体的长期化学稳定性、与电子材料及密封材料的兼容性，以及大规模部署时流体的维护与成本管理。
一个常见的疑问是：液体与电子设备如此近距离接触，安全性如何保障？这依赖于多层级的工程保障。在冷板式系统中，采用去离子水作为冷却液，并依靠高可靠性的密封接口、压力监测与泄漏检测传感器构成防御体系。一旦检测到压力异常或微量水分，系统可自动隔离故障段并告警。在浸没式系统中，所使用的氟化液等介电流体本身不导电、不燃烧，从物理上消除了短路风险，其安全性建立在流体的本征特性之上。

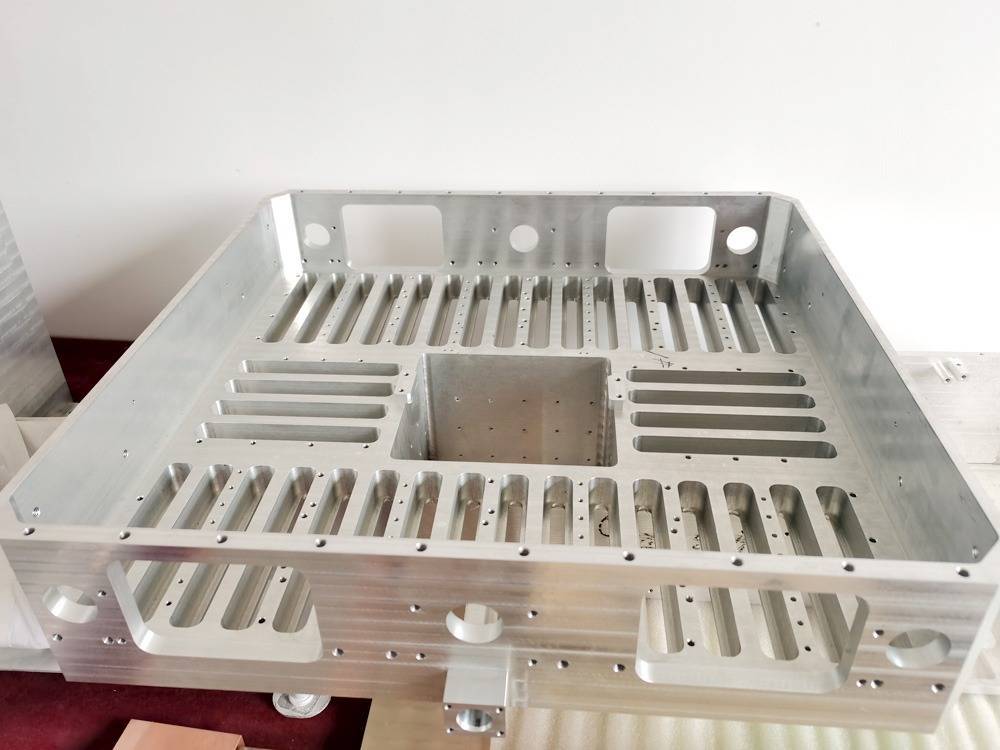

从更宏观的『服务器』系统架构视角看，液冷机箱的引入不仅仅是散热部件的更换。它引发了一系列连锁设计变更。电源分配单元需要适应可能更高的机柜功率密度；机箱结构需要为管路或浸没槽预留空间并加强承重；监控系统需增加对液体流量、温度、压力乃至流体品质的感知能力。更重要的是，被液体带走的大量低品位热能（通常为30-45℃的温水），为『数据中心』层面的热能回收利用创造了条件，这改变了『数据中心』作为纯粹“能源消耗者”的传统模式，使其可能成为区域供热或农业温室的潜在热源。
因此，GPU『服务器』液冷机箱的本质，是应对计算『芯片』热流密度持续攀升而必然出现的散热范式演进。其发展并非追求单一的散热极限，而是在效率、可靠性、总拥有成本、基础设施兼容性以及能源可持续性等多个维度上寻求系统性的优秀平衡。未来，随着『芯片』制程微缩带来的散热挑战从“面”向“点”（热点）深化，液冷技术也将进一步与『芯片』封装技术结合，向着更贴近热源的微通道冷却、两相沸腾冷却等方向发展，持续为高密度计算提供热管理基础。
