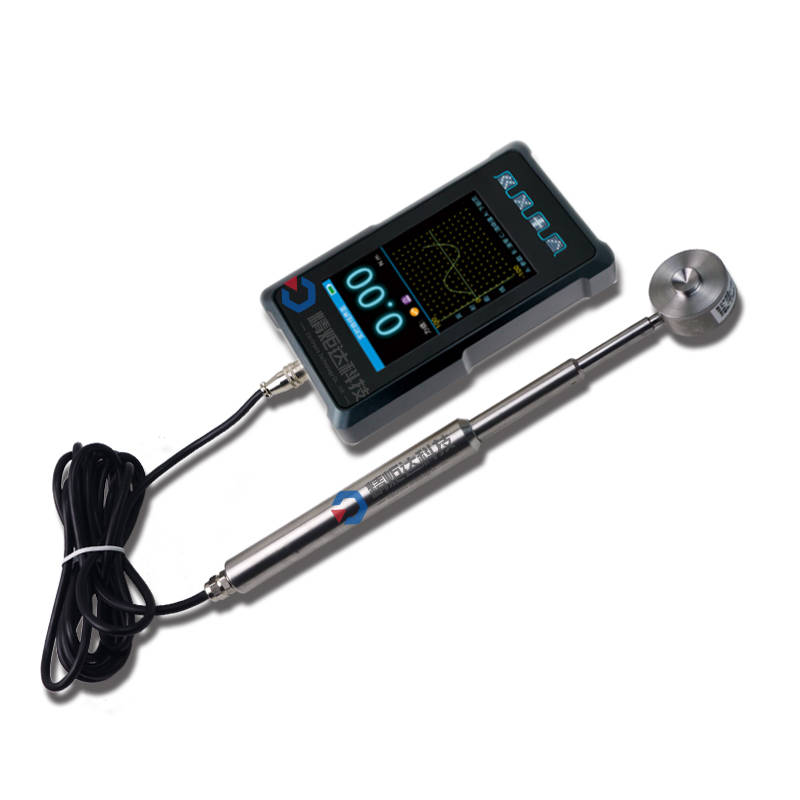

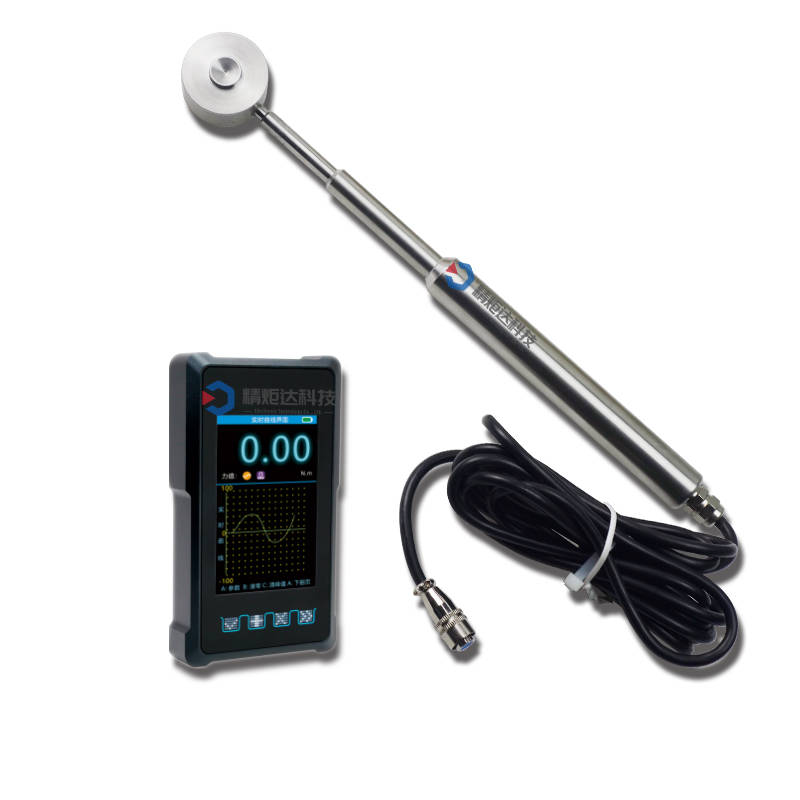

一、产品概述
成都精炬达电子科技有限公司生产的这款JD-HD阻焊压力测力计是专为电阻焊工艺设计的高精度力值测量设备，采用应变片式传感技术，实时监测焊接过程中的电极压力变化。设备具备0.1%FS的测量精度和10kHz的采样频率，可适配点焊、缝焊、凸焊等多种电阻焊工艺，为焊接质量控制提供关键数据支持。
二、核心技术参数
- 测量范围：0-50kN（可选配0-20kN/100kN量程模块）
- 精度等级：0.5级（符合GB/T 13634-2019标准）
- 信号输出：4-20mA/RS485（Modbus协议）
- 工作温度：-10℃~80℃（内置温度补偿）
- 响应时间：≤1ms
- 防护等级：IP65（传感器部分）
- 供电方式：DC 24V±10%

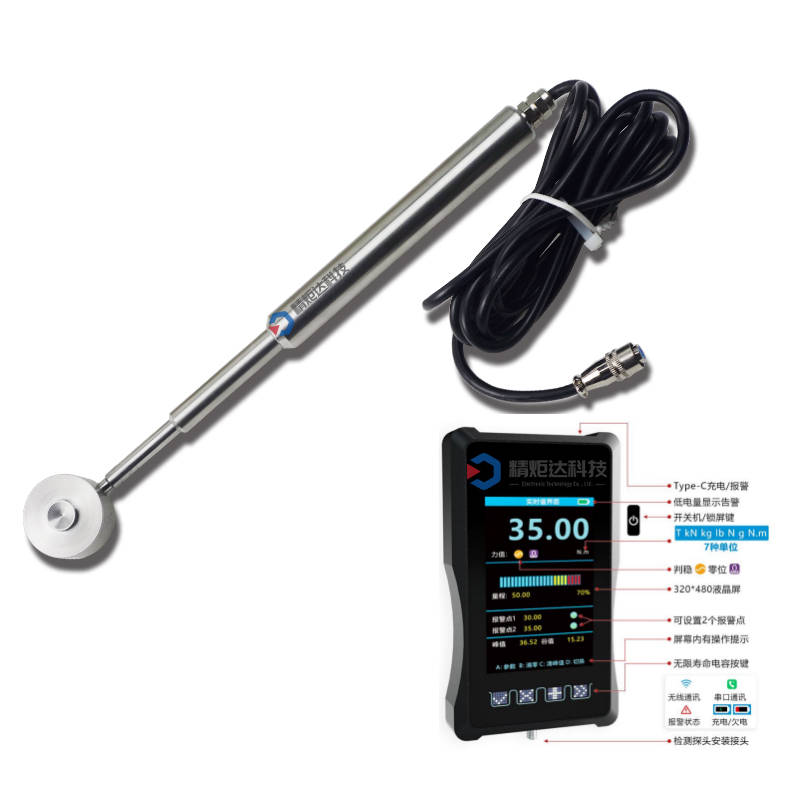

三、结构组成
- 传感单元：采用双剪切梁结构应变片传感器，具备抗偏载能力
- 信号处理模块：24位AD转换器+ARM cortex-M4处理器
- 显示单元：3.5英寸TFT『触摸屏』，实时显示压力曲线与峰值数据
- 安装组件：适配C型焊枪、X型焊枪的快换接头
四、工作原理
通过集成在电极杆或焊枪臂上的应变传感器，将焊接压力转换为微应变信号，经惠斯通电桥转换为电压信号后，由高精度AD模块进行模数转换。处理器对数据进行温度补偿和线性修正后，输出标准工业信号或在本地显示。设备支持峰值捕捉、曲线记录和阈值报警功能。

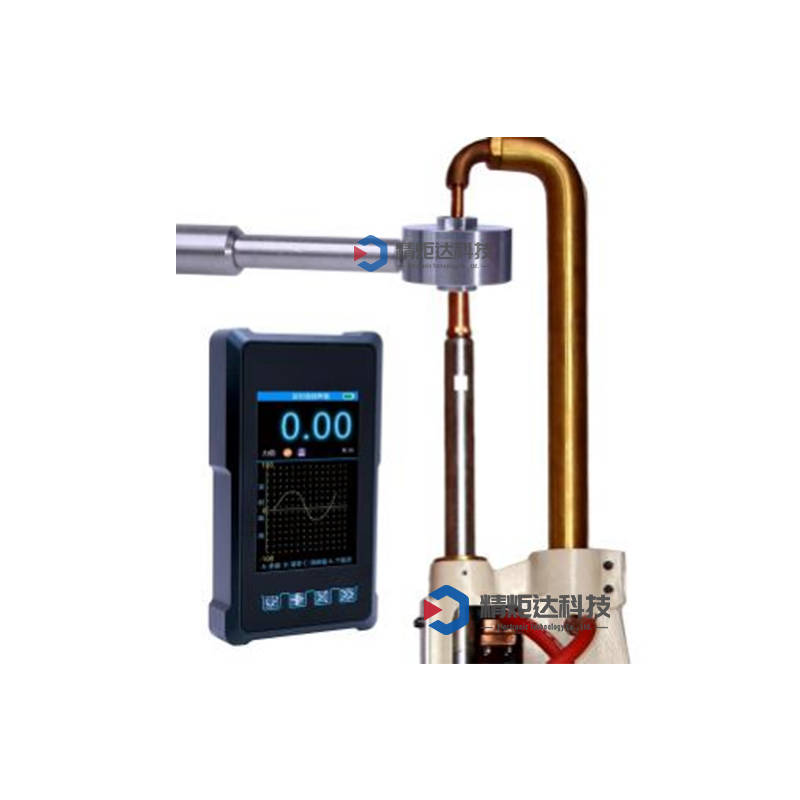

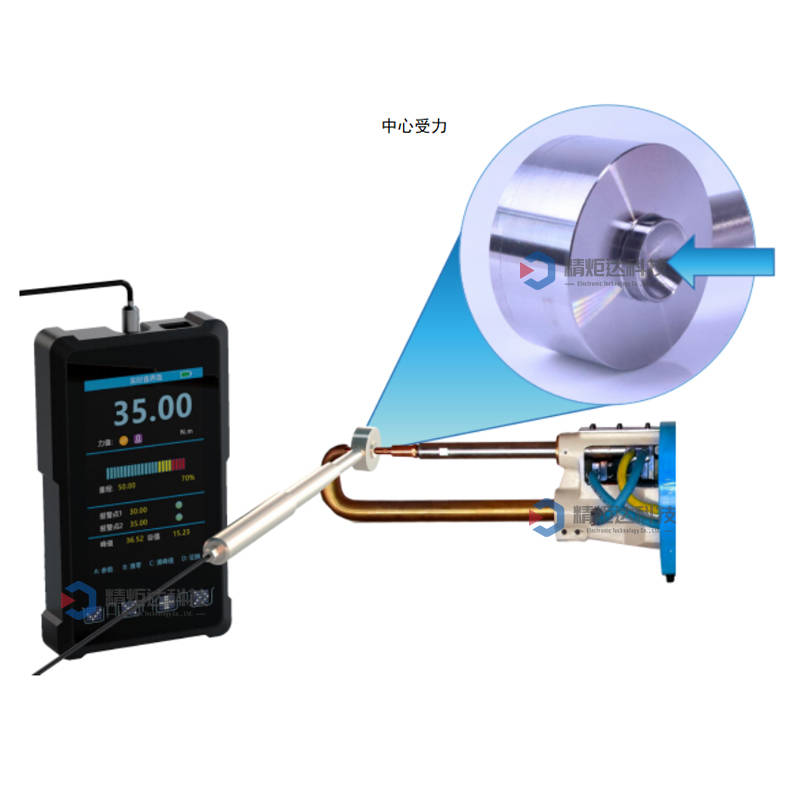

五、安装与校准
- 机械安装：
- 点焊枪：串联安装于电极握杆与气缸之间
- 缝焊机：集成于焊接滚轮支架应力点
- 安装扭矩：35-40N·m（使用扭矩扳手）
- 校准流程：
- 使用1级标准测力计进行三点校准（20%、50%、80%FS）
- 通过专用软件生成校准证书（符合ISO 17025要求）
- 建议校准周期：每6个月或10万次焊接循环
六、数据应用功能
- 实时监测：动态显示焊接压力-时间曲线
- 数据存储：内置16GB存储，可记录10万组焊接数据
- 通讯接口：支持EtherCAT/Profinet工业总线（可选配）
- 分析软件：提供压力波动趋势分析、CPK值计算、工艺参数优化建议
七、典型应用场景
- 汽车白车身焊接：监测多点焊『机器人』️的电极压力一致性
- 动力电池极耳焊接：控制超薄材料焊接压力精度（±5N）
- 五金件凸焊：防止因压力衰减导致的虚焊缺陷
- 航空航天构件焊接：满足高精度焊接工艺验证需求
八、维护保养
- 每日检查传感器连接线缆有无破损
- 每周清洁传感器应变片区域，避免焊渣堆积
- 每月进行零点校准（空载状态下）
- 每年进行全面性能校验，更换老化密封圈
九、选型建议
十、执行标准
- GB/T 3375-1994 《焊接术语》
- ISO 14273:2017 《电阻焊设备 电极压力测试方法》
- IEC 61010-1:2010 《测量、控制和实验室用电气设备的安全要求》
注：本产品通过CE认证，符合RoHS环保要求，提供2年质保服务及终身技术支持。
