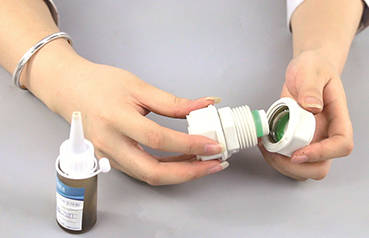

HR-707尼龙胶水粘接后达到较好强度的时间，主要取决于环境温度、涂胶方式（单面/双面）、被粘材料表面状态以及是否加温固化，其强度发展过程如下：
时间 强度状态 说明
5–10分钟 初步定位（可轻拿轻放） 胶膜表干，具备初步抓力，但不可受力
2–3小时 具备初步使用强度 可承受轻载或非关键结构受力，通常达最终强度的60–70%
24小时 达到最佳/完全强度 分子交联基本完成，粘接强度趋于稳定，推荐此时进行性能测试或投入使用
“较好强度”一般指：2–3小时后的初步强度，适用于非高负荷场景；
“可靠/最终强度”需等待24小时，尤其用于结构件、承重或长期使用场合。
🔥 加速固化方案（如急需使用）
加温固化：在 50–70℃ 环境中烘烤 30–60分钟，可显著缩短达到高强的时间。
例如：60℃ × 1小时 ≈ 常温下6–8小时的强度；
但注意：温度过高（>80℃）可能导致胶层脆化或尼龙变形。
影响强度发展的关键因素
1. 表面清洁度：油污、脱模剂会大幅降低最终强度；
2. 涂胶方式：
单面涂胶：初固快，但强度略低；
双面涂胶 + 晾置2–3分钟（至不粘手）再合拢：推荐方式，强度更高；
jrhz.info3. 环境温湿度：
低于15℃时固化显著变慢；
高湿环境可能影响某些溶剂型胶的挥发与交联。

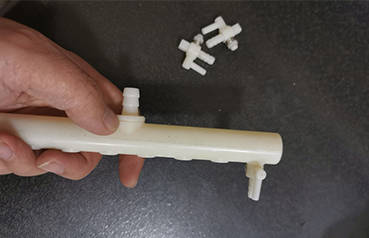

实用建议
临时固定：5–10分钟后可小心移动；
轻度使用：2–3小时后可用于非承重装配；
正式负载/测试：务必等待24小时；
关键结构件：建议24小时后+50℃后固化1小时，以获得最优耐久性与耐水性。
