在当前的工业自动化环境中，时常会面临着成本和效率的挑战，比如：现场与终端距离远，但现场需要部署了四台输出4-20mA模拟电流信号的流量计，用于精确测量流体的流量。现场PLC具备直接接收模拟信号的能力，可以直接接线，但是四台传感器到PLC的传输线路及施工成本、维护便捷性以及信号传输过程中的抗干扰需求，都是难点。
需要采用更为高效的信号转换与传输方案。为此，引入了安徽泰华仪表生产的IBFKJ-IBF20四路4-20mA转RS485信号转换器与IBFKJ-IBF20四路RS485转4-20mA转换器，以实现信号的高效转换与远距离传输，同时减少现场布线的数量，确保信号质量。
主站从站切换，保障传输质量

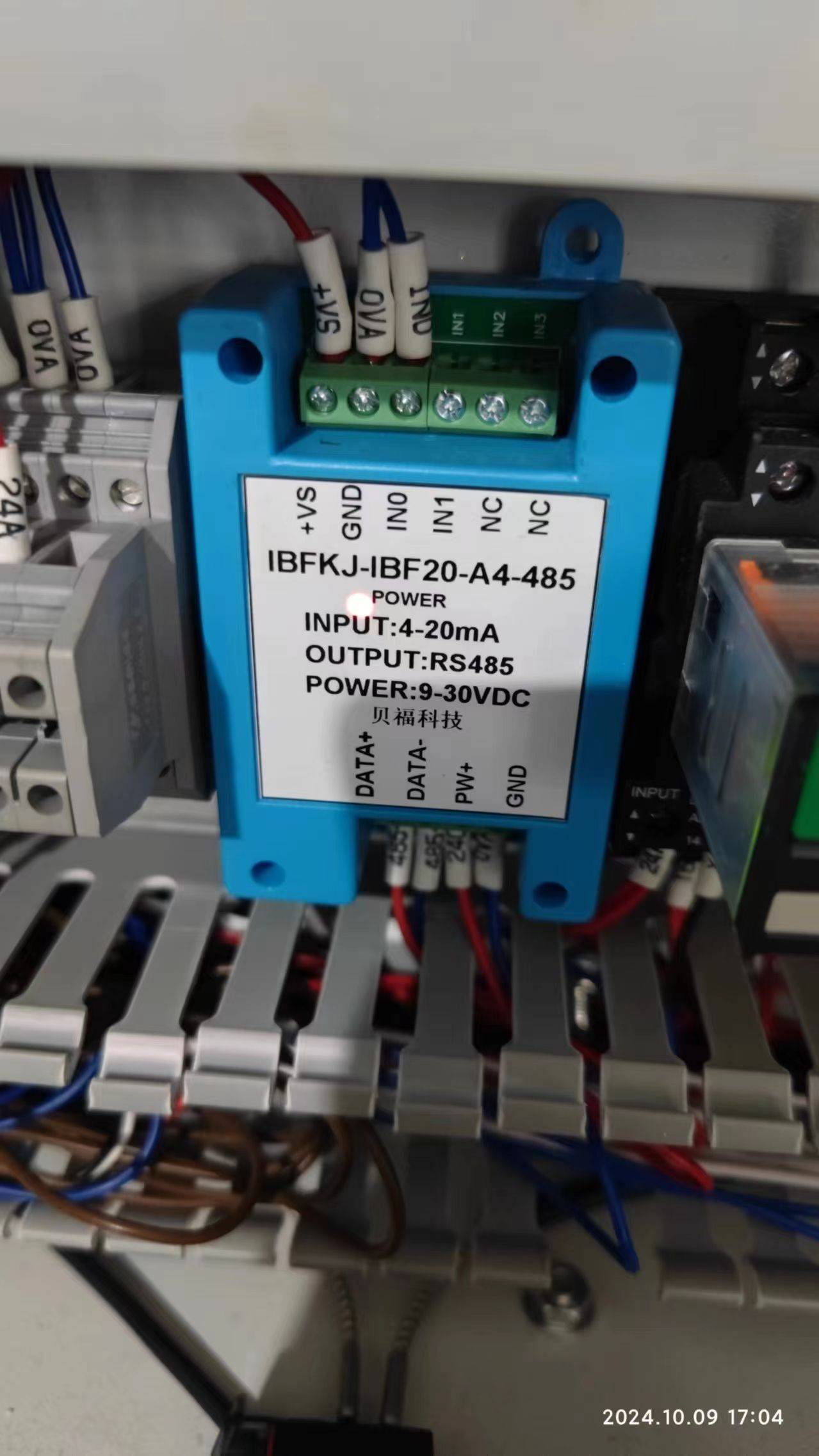

IBFKJ-IBF20四路4-20mA转RS485信号转换器：
该转换器设计用于将四路4-20mA模拟电流信号转换为RS485数字信号。采用高性能的模数转换技术，确保信号转换的精度与稳定性。支持长距离传输，有效减少信号衰减和干扰。提供隔离功能，增强系统安全性。易于安装与配置，适合各种工业自动化应用。
IBFKJ-IBF20四路RS485转4-20mA信号转换器：
支持主机模式或从机模式，主机式可读取支持MODBUS-RTU的设备点表值，并输出对应的模拟信号值，应用层采用标准MODBUS-RTU协议，适用于多种工业场合及自动化系统。方便与上位机通讯可实现快速组网，构建监测系统。
与IBFKJ-IBF20搭配使用，发挥主站功能，负责将RS485数字信号转换回四路4-20mA模拟电流信号。同样具备高精度、高稳定性的信号转换能力。可以实现双向数据传输，紧凑的设计节省空间，适合安装在控制柜内或现场。
减少布线，节省成本
流量计与IBFKJ-IBF20的连接：
每台流量计输出4-20mA信号，这些信号线（通常为两根，一根为信号线，一根为共地线）将连接到IBFKJ-IBF20的相应输入通道。
IBFKJ-IBF20具有四个输入通道，可以接收四台流量计的信号。
因此，从四台流量计短接到IBFKJ-IBF20的接线数量取决于流量计的输出线类型（两线制或三线制），通常为8根线（如果每台流量计使用两线制）或更多（如果包括屏蔽线）。
IBFKJ-IBF20与IBFKJ-IBF20的连接：
IBFKJ-IBF20将接收到的4-20mA信号（进行DA转换），IBFKJ-IBF20（主站模式）通过RS485接口对IBFKJ-IBF20进行四个通道的数据读取。RS485通信采用两线制（A+、B-），因此IBFKJ-IBF20与IBFKJ-IBF20之间需要两根线短接进行通信。
需要注意的是，如果IBFKJ-IBF20和IBFKJ-IBF20之间的距离较远，可能需要额外的电源为它们供电，但这些电源线不计入主要连接线的数量。
IBFKJ-IBF20与PLC的连接：
IBFKJ-IBF20将读取到的通道数据转换回4-20mA信号，并输出到PLC的模拟输入模块。
类似于流量计与IBFKJ-IBF20的连接，IBFKJ-IBF20的输出也需要连接到PLC的模拟输入通道。
由于四路IBFKJ-IBF20有四个输出通道，可以对应PLC的四个模拟输入通道。
因此，从IBFKJ-IBF20到PLC的接线数量也是根据PLC的输入模块要求而定，但通常为8根线（如果每个通道使用两根线）。
