在紧凑型电子装配中，PCB板隔离柱高度选择直接影响散热、布线与结构稳定性。面对4.0H与6.2H两种常见规格，如何根据实际层间距和元器件布局做出合理决策？本文结合2026年行业实践趋势，解析关键选型逻辑与安装细节，助你避开结构干涉与应力集中风险。
关键在于匹配PCB层间净空与元器件高度——若板间间隙较小且无高元件，4.0H足够；若需容纳电容、连接器等凸起部件或加强散热通道，则优先考虑6.2H。该类3mm孔飞机座结构稳定、安装便捷，是当前工厂批量供应的主流配置。
为什么高度参数如此关键？从结构适配说起PCB板隔离柱的核心作用是维持多层电路板之间的物理间距，同时提供机械支撑与电气隔离。若高度不足，可能导致上层板压迫下方元器件，引发短路或焊点开裂；过高则造成结构松动，影响整体刚性。

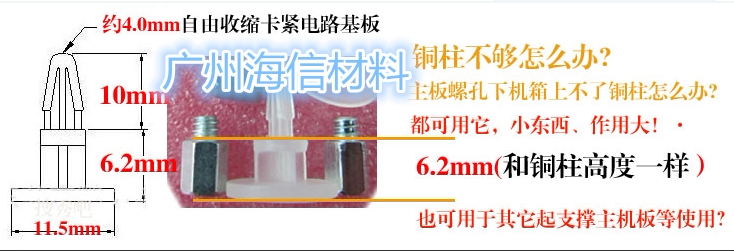

以常见的3mm安装孔飞机座为例，其底座宽、抗扭性强，适合振动环境。而4.0H与6.2H代表的是有效支撑高度（单位：毫米），并非总长。2026年越来越多的紧凑型电源模块、工控主板采用6.2H以预留走线与散热空间，而消费类小设备则倾向4.0H节省体积。
在工业控制箱内，因常集成继电器、端子排等较高元件，6.2H能确保上层PCB安全悬空，避免装配时刮蹭；而在智能插座、LED驱动板等薄型产品中，4.0H已能满足绝缘与固定需求，还能降低整机厚度。
值得注意的是，飞机座式设计本身具备自对中特性，配合M3螺丝使用时不易偏斜。若你的项目涉及频繁拆装或运输震动，建议优先选用6.2H以增强冗余空间——这并非“越高越好”，而是为应对公差累积与热膨胀留出缓冲余量。当前阶段，多数工厂供应的DZY品牌产品已按这两种高度标准化生产，便于快速替换。
正确安装此类间隔柱需注意三点：一是确认PCB开孔为3mm通孔，避免压接过紧导致板体开裂；二是螺丝扭矩不宜过大，尼龙或PEEK材质虽耐温但脆性较高；三是高度选择应结合板厚综合计算——例如两块1.6mm厚PCB之间，若中间有5mm高的电容，则至少需6.2H才能安全跨越。
近期行业反馈显示，越来越多『设计师』开始关注隔离柱的CTI（相比漏电起痕指数）与UL认证状态。尽管DZY等主流厂商产品已满足基本绝缘要求，但在高湿高压场景（如户外电源）中，仍建议核查材料阻燃等级。此外，2026年起部分出口项目新增了对支撑件回收标识的要求，采购时可留意包装信息。
有人误以为“高度统一更美观”，强行在高低不平的区域使用同一种间隔柱，结果导致局部悬空或应力集中——正确做法是分区选高，关键承重区用6.2H，边缘区域用4.0H即可。
另一误区是忽视安装方向：飞机座底部较宽，必须朝向PCB外侧安装，否则无法发挥防转作用。还有用户混淆“标称高度”与“实际有效高度”，未扣除螺母或垫片占用的空间，最终导致层间距不足。自查方法很简单：用卡尺实测从底座到螺纹顶端的距离，并叠加预期垫片厚度进行模拟装配。
首先核对PCB层间最高元器件的顶部高度，加上1~2mm安全余量，作为最小所需支撑高度；其次确认所有安装孔均为3mm直径，避免混用2.8mm或3.2mm孔导致松动；最后评估整机是否需要频繁维护——若需常拆上盖，6.2H提供的操作空间更友好。
特别提醒：当前主流价位区间的产品在尺寸精度上差异不大，但批次一致性可能影响批量装配效率。建议首次采购时索取样品实测高度公差，避免因±0.3mm偏差导致产线返工。
PCB隔离柱的3mm孔是指螺丝孔还是外径？ 指的是中心安装孔直径为3mm，用于穿过M3螺丝，外径通常为6mm左右，具体取决于底座设计。 4.0H和6.2H能混用在同一块板上吗？ 完全可以，只要结构受力均衡。常见做法是在高元件区域用6.2H，其他区域用4.0H，既节省成本又保证功能。 这类飞机座支撑柱耐温多少度？ 常规尼龙材质约80-100℃，高温型号（如PEEK）可达250℃，选型时需根据PCB工作环境温度匹配。 怎么判断隔离柱是否需要带螺纹？ 若需从单侧锁紧（如背板固定），选通孔无螺纹型；若需双侧固定或调节间距，带内螺纹型更灵活。
